s7-300/s7-400功能块的生成与功能块调用(1)

作者:功能块的生成与功 来源:跟我动手学s7-300/400PLC 发布日期:2020-11-20 22:10 阅读: 二维码分享

     随着西门子plc的快速发展,西门子plc s7-300/s7-400在工业方面的应用也越来越多,今天小编为大家介绍一下西门子plc s7-300/400功能块的生成与功能块调用,具体步骤如下:

 功能块的生成与功能块调用

  1.生成功能块

  功能块是用户编写的有自己的存储区(背景数据块)的逻辑块,功能块的输入、输出参数和静态变量(STAT)用指定的背景数据块(D)存放,临时变量存储在局部数据堆中,功能块执行完后,背景数据块中的数据不会丢失,但是不会保存它的临时变量。

  调用功能块和系统功能块时需要为它们指定一个背景数据块,后者随功能块的调用而打开,在调用结束时自动关闭,用新建项目向导生成一个名为“FB例程”的项目(见随书光盘中的同名例程),CPU为CPU315-2DP。执行SIMATIC管理器的菜单命令“插入”-“S7块”-“功能块”,在出现的“属性-功能块”对话框中(见图),默认的名称为FB1,将创建语言设置LAD(梯形图)。单击“多情景标题”(有的版本为多重背景)复选框,去掉其中的区,取多重背景功能,单击“确定”按钮后,在SIMATIC管理器右边窗口出现FC1。

功能块生成,功能块调用,s7-300,s7-400,功能块

  2.生成局部变量

  控制要求如下:用输入参数“Start”(起动按钮)和“Stop” (停止按钮)控制输出

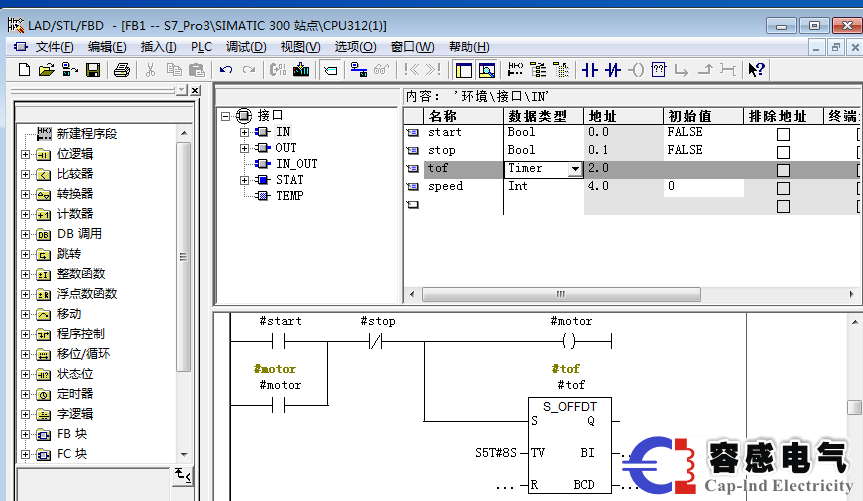

  数“Motor”(电动机)。按下停止按钮,输入参数TOF指定的斯电延时定时器开始定时,输出参数“Brake”(制动器)为!状态,经过设置的时间预置值后,停止制动,图的上面是FB1的变量声明表,下面是程序。

  输入参数Speed(实际转速)与静态变量PreSpeed(预置转速)比较,实际转速大于预置转速时,输出参数OverSpeed(转速过高,Bool变量)为1状态,块的输入、输出参数的数据类型可以使用基本数据类型、复杂数据类型、Timer(定时器)、Counter(计数器)、块(FB、FC、DB)、Pointr(指针)、ANY等,

  本例程的输入参数TOF的数据类型为Timer,实参应为定时器的编号(例如T1),

  从功能块执行完,到下一次重新调用它,其静态变量(STAT)的值保持不变。

功能块生成,功能块调用,s7-300,s7-400,功能块



  3.在OB1中调用FB1

  双击打开OB1,执行菜单命令“视图”一“总览”,显示出左边的指令列表。打开FB文件夹,将其中的FB1拖放到程序区的水平“导线”上(见图)。双击方框上面的红色“???”,输入背景数据块的名称DB1,按回车键后出现的对话框询问“实例数据块DB1不存在,是否要生成它?”。单击“是”按钮确认,打开SIMATIC管理器,可以看到自动生成的DB1。

  也可以首先生成FB1的背景数据块(见图),然后在调用FB1时使用它。应设置生成的数据块为背景数据块,如果有多个功能块,还应设置是哪一个功能块的背景数据块。

 总结:以上内容就是小编为大家介绍的西门子plc s7-300/s7-400功能块的生成与功能块调用(1)本公司是西门子plc代理商如果您有这方面的任何需求,欢迎大家咨询容感电气,我们将给您真诚的服务。
