西门子plc与mcgs触摸屏在双电源上的设计

作者:plc小王 来源:西门子plc 发布日期:2019-07-18 14:50 阅读: 二维码分享

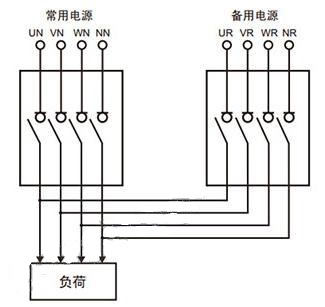

 1、双电源开关工作原理

  双电源开关控制器提供两个电源(公共和备用)的实时检测,当其中一个电源(公共电源或备用电源)断电或缺相时,西门子plc控制器将发出切换命令,自动将电源切换到另一个电源(备用电源或公共电源),以确保电源。连续性。控制器主要以两种方式工作:自动模式和手动模式。

西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器

  自动工作模式

  (1)自恢复自恢复模式:控制器监视两个电源。当两个电源正常工作时,负载由公共电源供电;当公共电源发生故障(断电或缺相)时,发出控制器A切换命令以自动将电源切换到备用电源。此时,负载由备用电源供电。当公共电源恢复正常时,控制器再次发出切换命令以将负载电力从备用电源返回到公共电源。

  (2)自恢复模式:其工作模式类似于自恢复自恢复,但只有当备用电源也发生故障时才会自动返回公共电源,否则备用电源将始终供电负荷。

  (3)电网发电机模式:当公共电源发生故障时,控制器输出发电机启动命令,短暂延时后,断开公共电源。此时,负载由发电机供电;当公共电源恢复正常时,控制器发电机输出发电机停止命令,电源自动切换到公共电源,负载通过公共电源返回供电模式。

  手动模式

  在手动模式下,电源不能自动切换,需要人工操作。主要有普通电源,备用电源和断电再补偿模式。

  2、PLC的应用

  西门子plc可编程逻辑控制器,是一种专为工业生产而设计的plc控制系统。它为内部存储程序使用一种可编程存储器,执行逻辑运算,顺序控制,定时,计数。面向用户的指令,例如算术运算和通过数字或模拟输入/输出控制各种类型的机器或生产过程,它是工业控制的核心部分, PLC可靠性高,抗干扰能力强,功能强大,稳定性高,安全新能强,易学易用,体积小,重量轻。

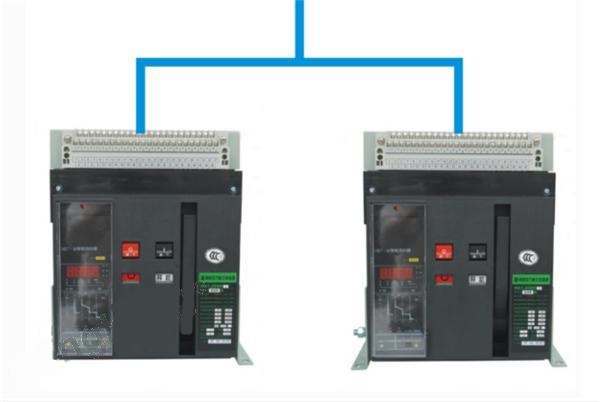

  目前,西门子plc控制器已广泛应用于冶金,石油,化工,电力,机械制造,汽车,纺织,交通,环保等各个行业。用法大致可分为以下几类。 :开关逻辑控制,模拟控制,运动控制,过程控制,数据处理,通信和网络。双电源开关主要控制执行器(断路器),实现通过开关量切换电源的目的,用PLC代替双电源控制器,功能完全令人满意。



 3、基于PLC的双电源控制方案设计





西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器

西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器

西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器

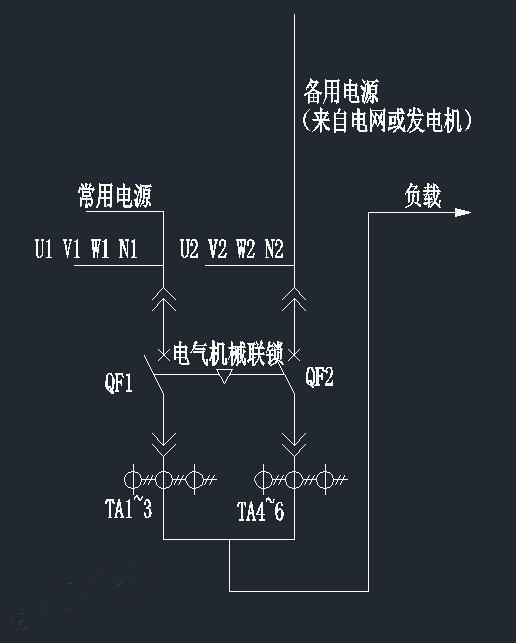

        如上图所示,当PLC用于控制双电源时,公共电源和备用电源的三相U1,V1,W1和U2,V2和W2的中间继电器分别为连接,中间继电器常开触点信号连接到PLC的开关。当PLC检测到相的中间继电器触点断开时,它确定相缺失。如果三相继电器触点同时断开,则电路的电源断电。当PLC检测到公共电源断电时,西门子plc控制器发送启动发电机指令,同时断开QF1和关闭QF2,切换到备用电源;当公共端电源恢复正常时,西门子plc控制器发送发电机停止信号并同时接通QF2和关闭QF1,并将电源切换至市电电源。

  另外,公共电源和备用电源侧可以配备多功能仪表或电流电压发送器。 PLC可以通过485端口或模拟端口读取电源电流和电压等参数,并根据各种应用设置过压和欠压、保护。

西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器

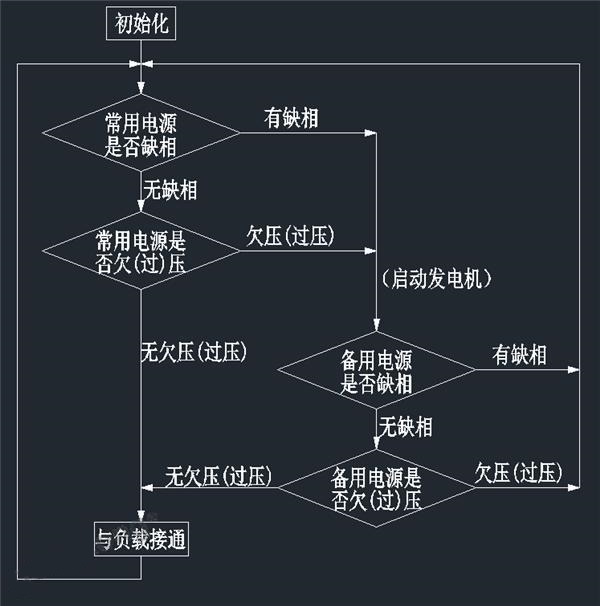

  双电源流程图

 4、用PLC做双电源控制器的优势

  (1)性能稳定可靠。因此,可以确保PLC程序的运行不受外部电磁干扰,并且可以正常工作。 PLC中使用的元件大多是非接触式的,高度集成,数量不多,为可靠运行提供了物质基础。在机械结构设计和制造过程中,为了使PLC安全可靠地工作,已经采取了许多措施来确保PLC能够抵抗振动和冲击。 PLC的工作模式是扫描加中断,可以确保它可以有序地工作,避免了继电器控制系统中经常发生的“冒险竞争”。始终确定控制结果,紧急处理紧急处理。该控制确保PLC及时响应紧急情况,使PLC可以可靠地工作。

  (2)程序经济,大大降低了成本。一些国产双电源控制器数千美元,一些外国品牌控制器数万美元。使用古美PLC作为双电源控制器不仅性能可靠,而且大大降低了成本。在程序之后,不需要重复编程,并且后续项目可以直接应用于先前使用的程序。

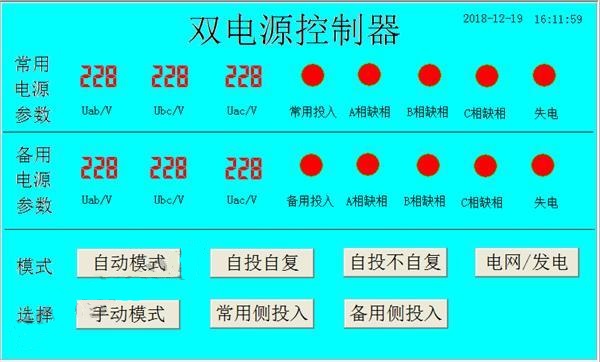

  (3)触摸屏人机界面更加人性化,画面美观,操作简单,大多数传统的双电源控制器都是数码管或简单的LCD显示器,由按钮控制。使用mcgs7英寸触摸屏作人机交互界面,使人机界面更加人性化,操作简单,客户还可以根据自己的需要创建个性化界面。

西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器

        陕西容感电气15年专注于工业控制,提供全面的解决方案服务和产品支持,容感电气是一家西门子plc控制器工业电气控制系统集成服务提供商,经验丰富的团队,能够快速设计和集成系统。请致电8629648142进行咨询,我们将竭诚为您服务!



此文关键字: 西门子plc,触摸屏,mcgs,plc控制系统,西门子plc控制器
声明:本文源自容感电气整合整理,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快处理。
标题:西门子plc与mcgs触摸屏在双电源上的设计 地址:http://www.ronggan.net/hangye/3466.html
