s7-300/s7-400功能块的生成与功能块调用(2)

作者:plc小王 来源:功能块的生成与功能块调 发布日期:2020-11-21 21:53 阅读: 二维码分享

       随着西门子plc的快速发展,西门子plc s7-300/s7-400在工业方面的应用也越来越多,今天小编为大家介绍一下西门子plc s7-300/400功能块的生成与功能块调用,具体步骤如下:

 功能块的生成与功能块调用

      4.背景数据块

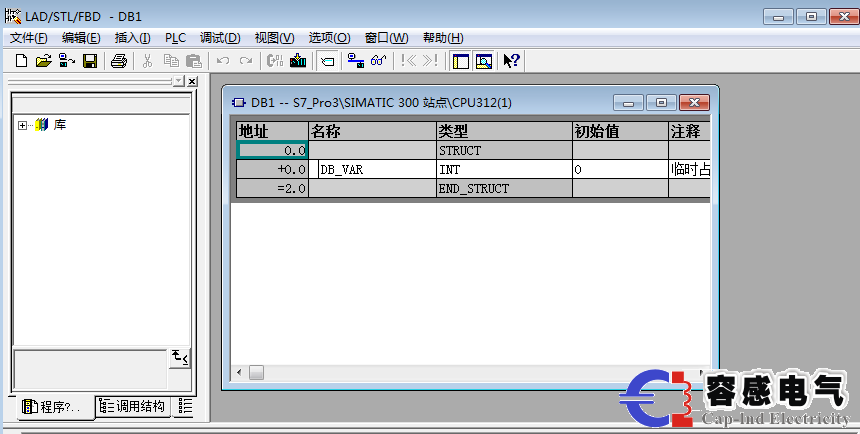

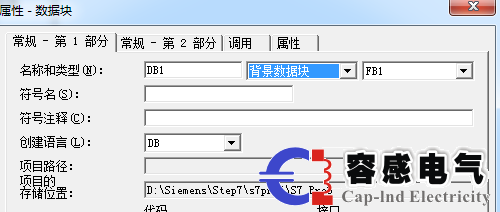

  背景数据块中的变量就是其功能块的局部变量中的IN、OUT、IN_OUT和STAT变量(见图)。功能块的数据***性地保存在它的背景数据块中,功能块执行完不会丢失,以供下次执行时使用。其他代码块可以访问背景数据块中的变量,不能直接删除和修改背景数据块中的变量,只能在它的功能块的变量申明表中删除和修改这些变量。

  生成功能块的输入、输出参数和静态变量时,它们被自动指定一个初始值,可以修改这些初始值。它们被传送给FB的背景数据块,作为同一个变量的初始值,调用FB时没郁定实参的形参使用背景数据块中的初始值。

功能块,功能块生成,功能块调用,s7-400,s7-400

  5.仿真实验

  打开PLCSIM,将所有的块下载到仿真PLC,将仿真PLC切换到RUN-P模式,打开OB1,单击工具栏上的按钮,起动程序状态监控功能(见图)。

  单击两次PLCSIM中10.0对应的小方框,模拟按下和放开起动按钮,可以看到OB1中10.0的值的变化。由于内部程序的作用,输出参数Motor的实参Q4.0变为1状态。

  用PLCSIM修改实际转速MW2的值,它大于等于转速预置值PreSpeed的初始值1500时,输出参数OverSpeed和它的实参Q4.2为1状态,反之为0状态,单击两次10.1对应的小方框,模拟按下和放开停止按钮。可以看到Q4.0变为0状态,

  电动机停机。同时控制制动的Q4.1变为1状态,经过程序设置的延时时间后,Q4.1变为0状态。

功能块,功能块生成,功能块调用,s7-400,s7-400

  6.功能块的仿真练习

  在项目“FB例程”的OB1中,再调用一次FB1,背景数据块为DB2,注意两次调用时FB1的实参的地址不能重叠。打开PLCSIM,将所有的块下载到仿真PLC,将仿真PLC切换到RUN-P模式,打开OB1,单击工具栏上的则按钮,起动程序状态监控功能(见图)。

  分别改变两次调用FB1的输入参数,观察输出参数的变化是否符合程序的要求。

       总结:以上内容就是小编为大家介绍的西门子plc s7-300/s7-400功能块的生成与功能块调用(2)本公司是西门子plc代理商如果您有这方面的任何需求,欢迎大家咨询容感电气,我们将给您真诚的服务。

       参考文献跟我动手学s7-300/400PLC,主编:廖常初
