西门子触摸屏组态软件flexible组态指示灯的介绍

作者:未知 发布日期:2020-12-15 16:50:55 阅读:0 二维码分享

     容感电气在服务客户的过程中,经常遇到一些客户不会用西门子触摸屏组态软件flexible组态指示灯的情况,为了减少客户研究的实际,提高效率,容感电气潘工特意介绍一下注意事项分享给大家。

    1.打开库文件

  工具箱中没有用于显示位变量ON/OFF状态的指示灯, 下面介绍使用对象库中的指示灯的方法

  选中工具箱中的“库”文件夹,用右键单击下面的空白区,在弹出的快捷菜单中执行命令“...”-“打开”。在出现的对话框中, 打开文件夹“C:Program Fies

  mens I SIMATIC WinCCfexibleWin CCI exible Support Libraries t system-Libraries”, 双击打开按钮与开关库文件“Button_and_switches.wif“.

  2.生成指示灯

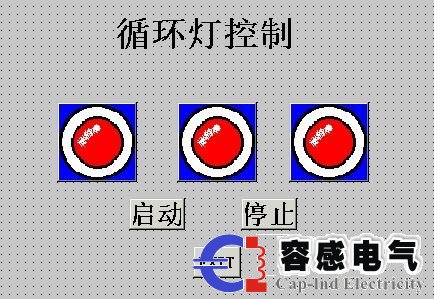

  打开刚刚装入的“Button and switches”库 , 选中该库中的Indicator_switches(指示灯/开关) 。

  用鼠标左键按住其中的指示灯不放,同时移动鼠标,未移到人机界面画面上时鼠标的光标为。(禁止放置),移动到画面上时,鼠标的光标变为。(可以放置)。

  在画面上的适当位置放开鼠标左键,指示灯被放置到画面上当时所在的位置。此时指示灯的四周有8个小矩形,表示处于被选中的状态。

  3.用鼠标改变对象的位置和大小

  用鼠标左键单击指示灯,它的四周出现8个小正方形,将鼠标的光标放到指示灯上,光标变为图中的十字箭头图形,按住鼠标左键并移动鼠标,将选中的对象拖到希望的位置。

  4.组态指示灯连接的变量

  选中画面上的指示灯,画面下面是指示灯的属性视图。属性视图左例有一个树形结构,可以用它来选择各种属性类别。双击画面编辑器中的对象,可以打开或关闭它的属性视图。

  用属性视图左侧窗口向右的箭头表示被选中的属性组,例如中的“常规”属性组。属性视图的右侧区域用于对当前所选属性组进行组态。其中的“常规”组用来设置最重要的属性。

  将WinCC 组态软件flexible的项目集成到STEP 7的项目中后, 对画面对象组态时, 可以直接使用STEP 7的符号表或数据块中的符号地址。

  选中属性视图中的“常规”组,单击右边的“变量”选择框右侧的二按钮,在出现的变量列表中, 打开STEP 7中S7-300站的符号表(Symb os) , 单击其中的变量“水泵”,该变量出现在显示框,就建立起了该变量与指示灯的连接关系,即用指示灯显示变量“水泵”的状态。

  双击的项目视图中的“变量”,打开变量编辑器,可以看到自动生成的组态时使用的STEP 7中的变量。

  5.指示灯图形的组态

  指示灯分别用图形Sign all_on l和Sign all_of l来表示指示灯的点亮(对应的变量为1x状态)和熄灭(对应的变量为0状态)状态。

  图形Sign all_on l的中间部分为深色, 图形Signal 1_of fl的中间部分为浅色。一般用浅色表示指示灯点亮,所以需要用下面的操作来交换属性视图中两个状态的图形。

  单击属性视图中““ON‘状态图形”选择框右侧的二按钮,选中出现的图形cat or_張(见图8-13) 中的“Sgn all_of fl”, 窗口的右侧出现选中的指示灯图形。单击“设置”按钮钮,关闭图形列表。这样“ON”状态(变量为1状态)的指示灯图形的中间部分变为浅色.用同样的方法, 设置“OFF”状态(0状态) 指示灯的图形为Sign all_on l, 中间部分为深色

       总结:以上内容就是小编为大家介绍的西门子触摸屏组态软件flexible组态指示灯,如果您有这方面的任何需求,欢迎大家咨询容感电气,我们将给您真诚的服务。
