西门子plc系统和西门子828D数控系统介绍

　概述：

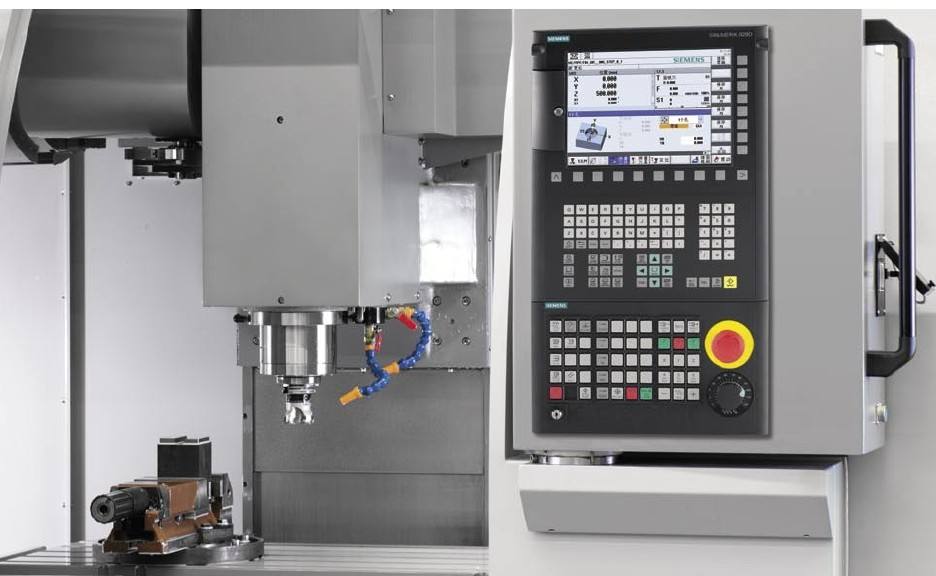

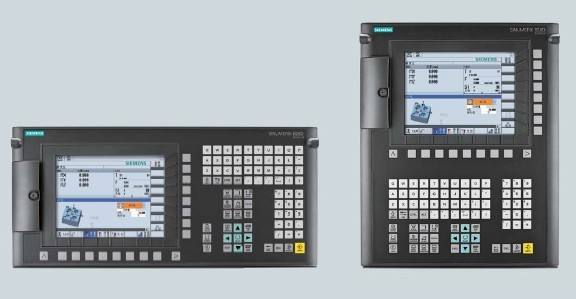

　　基于面板的西门子828D是一个紧凑的CNC系统，支持车削和铣削加工应用。可根据不同的安装形式和不同的性能要求，选择水平和垂直的面板布局和两级性能。
西门子828D集数控、PLC、操作接口和轴向控制功能于一体，通过驱动-Cliq总线实现与所有数字驱动器西门子S120的高速可靠通信。西门子plc I≤O模块通过PROFINET连接，无需额外配置即可自动识别。

　特点：

　　10.4“tft彩色显示及全尺寸cnc键盘，让使用者有最佳的操作体验。前面板采用镁合金压铸而成，精致耐用。

　　80位浮点纳米计算(NANOFP)的精度已达到紧凑型系统的新高峰。“优秀的表面”控制技术使模具制造达到最佳的表面质量和最短的加工时间。西门子操作-新集成的人机界面集成了方便的操作和编程功能，确保了高效、快速的机床操作。轻松扩展-机床选项管理，一键即可完成机床选项的安装。摆脱电池，硬盘驱动器和风扇等易受伤害的部分，真正的免维护。

　描述

　　西门子828D BASIC M是铣床卓越性能的代表。它支持各种钻孔和铣削工艺，也可以在圆柱形工件上加工 - 使机床恢复活力! 西门子828D BASIC M无与伦比的性能确保您获得镜面般光滑的表面质量，并且加工时间最短。

　　  西门子828D系统的屏保： 屏幕保护程序，顾名思义，是屏幕保护程序。为了延长屏幕的使用寿命，使用屏幕保护程序是一种非常有效的方法。 4.5SP2后的828D 828D软件版本可以通过西门子plc实现黑化和增亮保护功能。实现方法很简单。只需激活西门子plc接口信号： 屏幕很暗：DB1900.DBX5000.1; 屏幕亮：DB1900.

　　西门子828D人机界面小应用：将用户自己的图标集成到加工窗口; 许多客户希望直接在处理界面中看到自己工厂的图标。这也是企业文化的象征。实际上，这个应用程序也可以完成。 生产方法需要满足几个小条件： 图标文件名必须是logo.png; 图标文件必须保存在OEM或用户目录中; HMI/ICO 图标文件根据分辨率保存在相应的目录中：/ico640 122 * 19; ico800 160 * 24; ico1024 199 * 30; 要满足这些小要求，您可以用自己的图标替换SIEMENS图标。

　　西门子828D机床数控系统操作面板提供的MX51-X55分配的IO地址，828d机器操作面板MCP提供io从X51-X55地址固定在系统上，其中X51，X52，X55为输入，X53-X54为输出，具体地址为：X51对应I122.0为1-3脚-122.2;对于I122.3-122.5，X52对应1-3英尺;对于I122.7-123.0，X55对应1-3英尺;第四个脚中的每一个对应于M0V; 输出分布：X53和X54为Q119.0-Q119.2;和Q119.3-Q119.5，每个第四引脚分别对应M0; 这些输出功率为1.2w;继电器阀和电感器不能连接。

　　西门子828D主轴手动控制速度方式，在这个过程中，为了达到刀具和一些特殊的工作要求，我们经常需要一些特殊的速度主轴速度来匹配我们的工作，然后调整方式，通常设置MD32020手动速度来实现，MD43200设定值用作JOG模式的主轴速度，以及重写所需的速度默认值。 S速度记忆，这个功能是许多用户需要的，也就是说，在MDI或AUTO模式下执行主轴速度后，需要手动记忆速度。这需要修改以检查MD35035参数BIT的第四位，以便每次由主轴写入的S值写入设置数据MD43200，该数据用作主轴速度的手动设置。但是，在此存储器复位后，它不容易使用。如果要重置它，可以设置MD22400=1或MD35040=2。 对于主轴手动反转和停止的西门子plc信号选择，建议使用DB380X.DBX5006.1用于正向DB380X.DBX5006.2用于反向，DB380X.DBX5006.0用于停止。当满足某些条件时，相应的信号由手动主轴前进和后退按钮触发。

　　 西门子828D的功能是终端监控通过手机连接实现监控的问题。 这需要无线路由，以太网电缆，移动电话或平板电脑硬件等。手机可以作为示例应用软件PocketCloud，ios或Android下载。

　　连接步骤：1、无线路由设置为AP模式。 2、使用网络电缆连接828D的X127端口和无线路由器的网络端口。 3、打开手机上的软件程序，找到连接在线VNC以填写密码SUNRISE的选项，然后单击保存。连接828D数控系统后，需要在系统上接收远程访问，可以监听Hmi，很方便。 上述小应用程序以828为例介绍了一些可以频繁使用的小功能。一些关于准时的笔记将永远是这些。如果您有兴趣，这个主题将继续，我希望大家都能纠正我!
