西门子plcCPU315循环中断控制彩灯的程序和试验

作者:西门子plcCPU315 发布日期:2020-12-15 16:33:44 阅读:0 二维码分享

        在很多繁华街区和店面门头处,到处都是五颜六色的彩灯,为这个社会增加了色彩,但是这些彩灯大部分都是用西门子plc控制的,今天小编为大家介绍一下西门子plcCPU315循环中断控制彩灯的程序和试验,具体步骤如下:

    西门子plcCPU315循环中断控制彩灯的程序

  用鼠标右键单击SIMATIC管理器左边窗口中的“块”, 在弹出的菜单中执行“插入对象”一“组织块”命令,在出现的“属性-组织块”对话框中(见图),将组织块的名称改为OB 100, 设置创建语言为LAD(梯形图) ,单击“确定”按钮后, 在SIMATIC1理器右边窗口出现OB100。

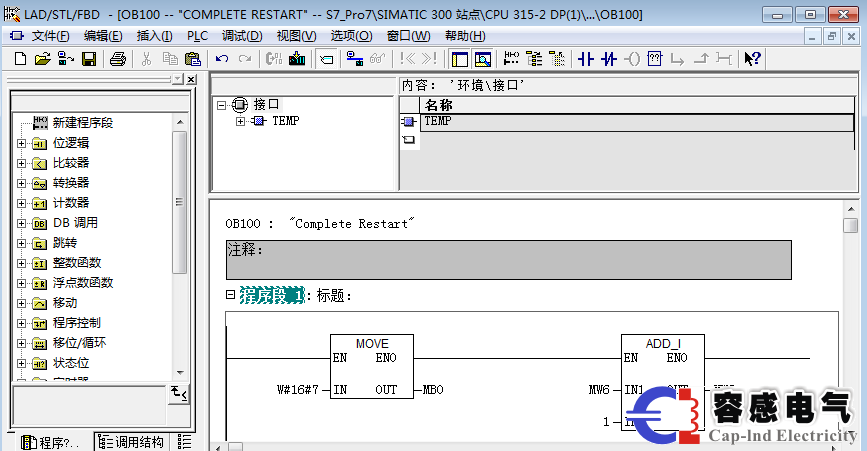

  双击打开OB 100(见图) , 用MOVE指令将MB 0的初值置为7, 即低3位置1,其余各位为0,此外用ADD_Ⅰ指令将MW 6加1, 可以观察CPU执行OB 100的次数。

  西门子plc CPU315OB35的程序

  OB35中的程序用于控制8位彩灯循环移位,用10.0控制移位的方向,10.0为1状态时彩灯左移,为0状态时彩灯右移,S7-300/400只有双字循环移位指令,MB0是双字MD0的最高字节(见图),在MD0每次循环左移1位之后,最高位M0.7的数据被移到MD0最低位的M3.0,为了实现MB0的循环移位,移位后如果M3.0为1状态,将MB0的最低位M0.0置位为1(见图的程序段),反之将M0.0复位为0,相当于MB0的最高位M0.7移到了MB0的最低位M0.0。

  在MB0每次循环右移1位之后,MB0的最低位M0.0的数据被移到MBI最高位的M1.7,移位后根据M1.7的状态,将MB0的最高位M0.7置位或复位(见图的程序段),相当于MB0的最低位M0.0移到了MB0的最高位M0.7,在程序段3, 用MOVE指令将MB 0的值传送到QB4,用QB4来控制8位彩灯。



  禁止和激活硬件中断

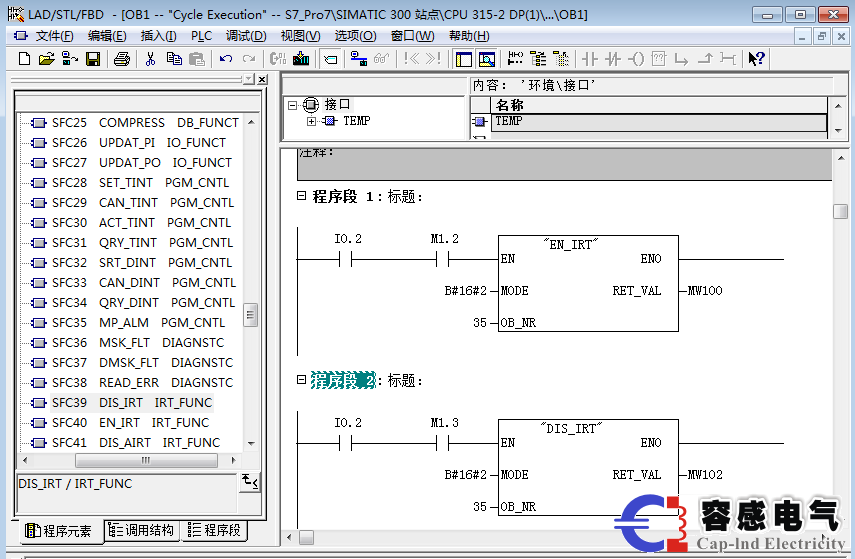

  西门子plc CPU315 SFC40“EN IRT”和SFC 39“DIS_IRT”分别用于激活和禁止中断和异步错误的系统功能.它们的参数MODE为2时激活指定的OB编号对应的中断, MODE必须用十六进来设置,OB_NR是中断的编号,在OB1中编写下图程序,在I0.2的上升沿调用SFC“EN_IRT”激活OB35对应的循环中断, 在10.3的上升沿时调用SFC“DIS IRT”禁止OB35对应的循环中断。


      仿真实验

  打开仿真软件PLCSIM,下载系统数据和所有的块后,切换到RUN-P模式,CPU调用一次OB100,MW6被加1,说明只调用了一次OB35.MB0被设置为初始值7, 其低3位为1.OB 35被自动激活, CPU每Is调用一次OB 35.因为10.0的初始值为0,将10.0置为1状态,QB4山循环右移变为循环左移。

  单击两次10.3对应的小方框, 在10.3的上升沿, 循环中断被禁止, CPU不再调用OB35,QB0的值固定不变。单击两次10.对应的小方框,在10.2的上升沿,循环中断被激活,改变OB 100中MB 0的初始值后, 下载到仿真PLC, 观察运行的效果。

  要求每500ms调用一次OB35,每次调用时将MW30加1。编写程序后下载到仿真PLC,调试程序知道满足要求

 总结:以上内容就是小编为大家介绍的西门子plcCPU315循环中断控制彩灯的程序和试验,本公司是西门子plc代理商如果您有这方面的任何需求,欢迎大家咨询容感电气,我们将给您真诚的服务。
