使用西门子plcCPU315循环中断控制彩灯的办法

　    在很多繁华街区和店面门头处，到处都是五颜六色的彩灯，为这个社会增加了色彩，但是这些彩灯大部分都是用西门子plc控制的，今天小编为大家介绍一下使用西门子plcCPU315循环中断控制彩灯的办法，具体步骤如下：　

　使用循环中断的彩灯控制程序

  　本节的实训主要用于熟悉启动组织块与循环中断组织块的使用方法。

　　1.CPU315模块的启动方式与启动组织块

　　打开CPU模块的属性对话框的“启动”选项卡，西门子plcS7-400可以选择暖启动、热启动和冷启动这3种启动方式中的一种，绝大多数S7-300CPU只能暖启动。

　　OB100~OB102是启动组织块，用于系统初始化，CPU上电或运行模式由STOP切换到RUN时，CPU只是在第一个扫描循环周期执行一次启动组织块。

　　1)暖启动：过程映像数据以及非保持的存储器位、定时器和计数器被复位，具有保持功能的存储器位、定时器、计数器和所有的数据块将保留原数值，执行一次OB100后，循环执行OB1

　　2)热启动：如果S7-400 CPU在RNU模式时电源突然丢失，然后又很快重新上电，将执行OB101，自动地完成热启动，从上次RUN模式结束时程序被中断之处继续执行，不对计数器等复位。

　　3)冷启动：上述所有系统存储器均被清除，即被复位为零，包括有保持功能的存储区，用户程序从装载存储器载入工作存储器，调用OB102后，循环执行OB1，用户可以通过在启动组织块OB100~OB102中编写程序，来设置CPU的初始化操作，例如设置开始运行时某些变量的初始值和输出模块的初始值等。

　　2、循环中断组织块

　　循环中断组织块用于按精确的时间间隔循环执行中断程序，例如周期性地执行闭环控制系统的PID控制程序，间隔时间从STOP切换到RUN模式时开始计算，时间间隔不能小于5ms，如果时间间隔过短，还没有执行完循环中断程序又开始调用它，将会产生时间错误事件，调用OB80，如果没有创建和下载OB80，西门子plcCPU将进入STOP模式，大多数西门子plcS7-300CPU只能使用OB35，其余的西门子plcCPU可以使用的循环中断OB的个数与CPU的型号有关。

　　3.硬件组态

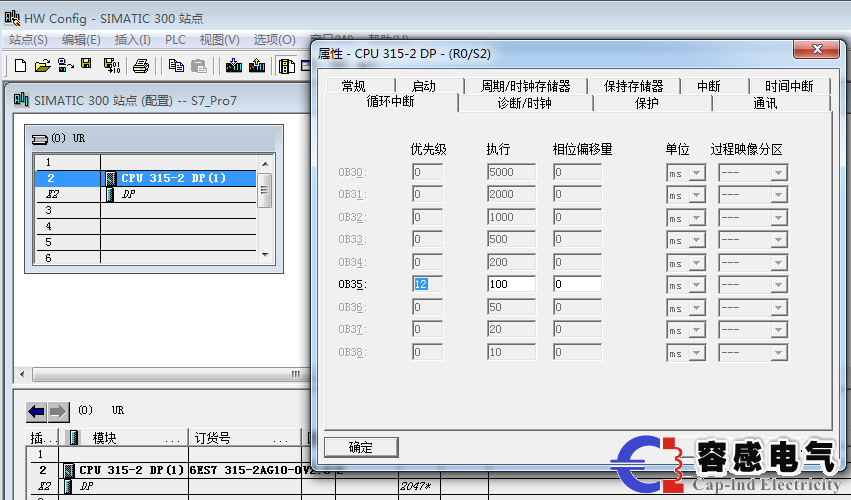

　　用新建项目向导生成名为“OB35例程”的项目(见随书光盘中的同名例程)，CPU为CPU315-2DP，双击硬件组态工具HW Confg中的CPU，打开CPU属性对话框(见图)，能其循环周期的默认值为100ms，

　　相位偏移量(默认值为0)用于错开西门子plcS7-400不同时间间隔的几个循环中断OB，使它不会被同时执行，以减少连续执行循环中断OB的时间，单击工具栏上的按钮，编译并保存组态信息。
