s7300/s7400共享数据块与系统功能的调用(2)

　      在西门子的程序中，有些共享数据块在type下只显示一个R,也就是表面上看不出来时从哪里给共享数据块些数据的，西门子plc有种命名方式即符号地址前加P_的可以直接在DB块中赋值，今天小编为大家介绍一下s7300/s7400共享数据块与系统功能的调用，具体步骤如下：　

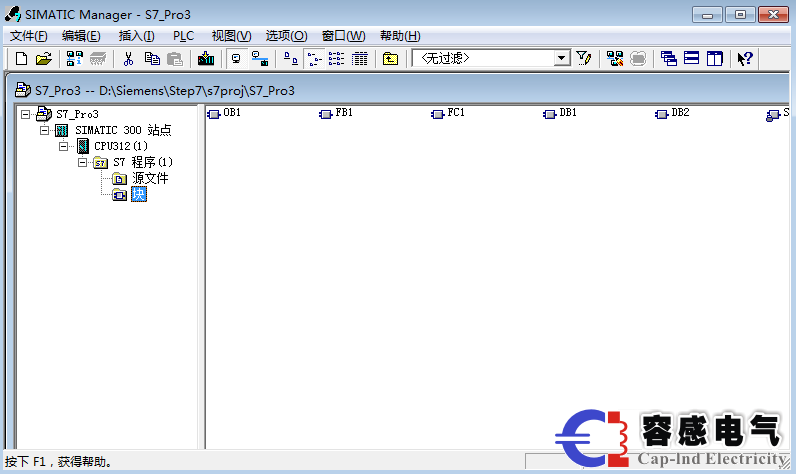

     s7300/s7400共享数据块与系统功能的调用

    　4.仿真实验

　　打开PLCSIM，将逻辑块下载到仿真PLC，将它由STOP模式切换到RUN-P模式。打开DB1，执行菜单命令“视图”一“数据视图”。将数据块切换到数据视图显示方式(见图).可以看到数组中的各元素。图是声明视图显示方式，用于声明(定义)数据块中的数据。

　　单击工具栏上的“监视(开/关)”按钮剑，起动监控功能。如果原来数据块是声明视图显示方式，将会自动切换到数据视图显示方法。

　　图中的“初始值”列是生成数组时设置的初始值。在PLCSIM中设置MW2是31524，令10为1状态，OB1中的SFC21被执行。MW2中的数据31524被写入DBI中数组Press的各元素。图中各数组元素的实际值变为31524。

　　双击打开DB2，单击工具栏上的望按钮，起动监控功能。由于OB1中SFC20的作用DB2中的数组元素的值均为31524。

　　5.数据块应用练习

　　在符号名为Pump的数据块中生成一个山50字节组成的一维数组(下标从1到50)，数组的符号名为Press。用数据视图方式观察数组中的各元素，

　　1.　　多重背景的应用

　　多重背景的概念

　　有时需要多次调用同一个功能块来控制同一类型的被控对象，每次调用都需要一个背景数据块，但是这些背景数据块中的变量又很少，这样在项目中就出现了大量的背景数据块“碎片”，在用户程序中使用多重背景数据块可以减少背景数据块的数量，多重背景用得不是太多，初学者可以暂时不学。

　　例程“多重背景”用项目“FB例程”中的FB1来控制两台电动机。如果在OB1中调用两次FB1，需要使用两个背景数据块DB1和DB2，使用多重背景时只需要一个背景数据块，但是需要增加一个功能块FB10来调用两次作为“局部背景”的FB1，FB1的数据存储在FB10的背景数据块DB10中，不需要给FB1分配背景数据块，即原来的DB1和DB2被DB10代替，但是需要在FB10的变量声明表中声明数据类型为FB1的两个静态变量(STAT)。

　　2.多重背景功能块

　　用新建项目向导生成一个名为“多重背景”的项目，CPU(实为CPU315-2DP，首先生成与项目“FB例程”相同的FB1。执行SIMATIC管理器的菜单命令“插入”-“S7块”-“功能块”，在出现的“属性-功能块”对话框中(见图)，设置块的名称为FB10，将创建语言设置为LAD(梯形图)。采用默认的设置，激活“多情景标题”(多重背景)复选框，单击“确定”按钮后，在SIMATIC管理器右边窗口出现FB10。

　　在FB10的心量清明中(图)，声明了名为“Motort，“Motor2变量(STAT)、北数明表的文件夹“MotorI”和“Motor2”p量与FBI的8个局部变量相同，它们是自动生成的。

　　OB1调用FB10，其背景数据块为DB10,本举例中，FB10没有输入参数和输出参数

　　控制两台电动机的局部变量均存储在多重背景数据块DB10中(见图)，DBI0变量是自动生成的，与FB10的变量声明表中的相同(不包括临时变量)。

　　3.仿真实验

　　打开PLCSIM，将所有的逻辑块下载到仿真PLC，将仿真PLC切换到RUN-P模式，打开FB10，单击工具栏上的@按钮，起动程序状态监控功能。

　　调试程序的方法与项目“FB例程”相同，分别改变两台设备的输入参数，观察输出参数变化是否符合程序的要求。图是调试2号设备时的程序状态监视画面和PLCSIM
