西门子SIMATIC人机界面WinCC flexible介绍

作者:跟我动手学s7-300/400plc 发布日期:2020-12-15 16:53:24 阅读:0 二维码分享

   西门子的人机界面及其组态软件WinCC flexible已升级换代,过去的170、270、370系列已被177、277、377系列取代, 组态软件Pro tool已被WinCC flexible取代。

 1、SIMATIC人机界面

  西门子SIMATIC HMI的非常多, 下面是西门子触摸屏HMI产品的主要特点:

  1) KTP精简系列面板:具有基本的功能, 经济实用, 有很高的性能价格比。显示器尺寸有3.8in、5.7i、10.4in和15.1in这4种规格。

  2)微型面板:与S7-200配合使用,显示器均为单色。有文本显示器TD400C,3in的OP 73 micro、5.7in的TP177 micro和K-TP178micro。

  3)77系列面板:显示器均为单色,包括3in的OP73、4.5in的OP77A和OP77B。

  4)TP/OP177/277系列面板:TP是触摸面板(触摸屏)的简称,OP是操作员面板的简称,OP有多个密封薄膜按键。

  TP177A采用5.7i单色显示器,TP177B的显示器有.in和5.7n两种规格,OP177B的显示器为5.7n。TP/OP277使用5.7in的彩色显示器。

  5)MP177/277/377系列多功能面板:是功能强的plc人机界面,显示器均为64K色,MP177的显示器为5.7in。MP277有7.5n、10.4in显示器的TP、OP。MP377有10.4in显示器的TP、OP,和15.1in、19in显示器的TP。

  2.WinCC flexible

  WinCC flexible的中文版是免费的, 可以组态所有的SIMATIC操作面板。用于组态计算机(基于PC的工作站) 时, 需要使用WinCC flexible亚洲高级版或英文高级版。

  西门子的全集成自动化(TIA) 是指控制系统使用统一的通信协议、统一的数据库和统一的编程组态工具。WinCC fexible是TIA的重要组成部分, 它可以与西门子的工业控制软件STEP 7、iMap和Scout集成在一起。

  西门子触摸屏组态软件WnCC flexible具有开放简易, 带有VisualBasic脚本功能, 集成了ActiveX控件, 可以将人机界面集成到TCP/P网络。

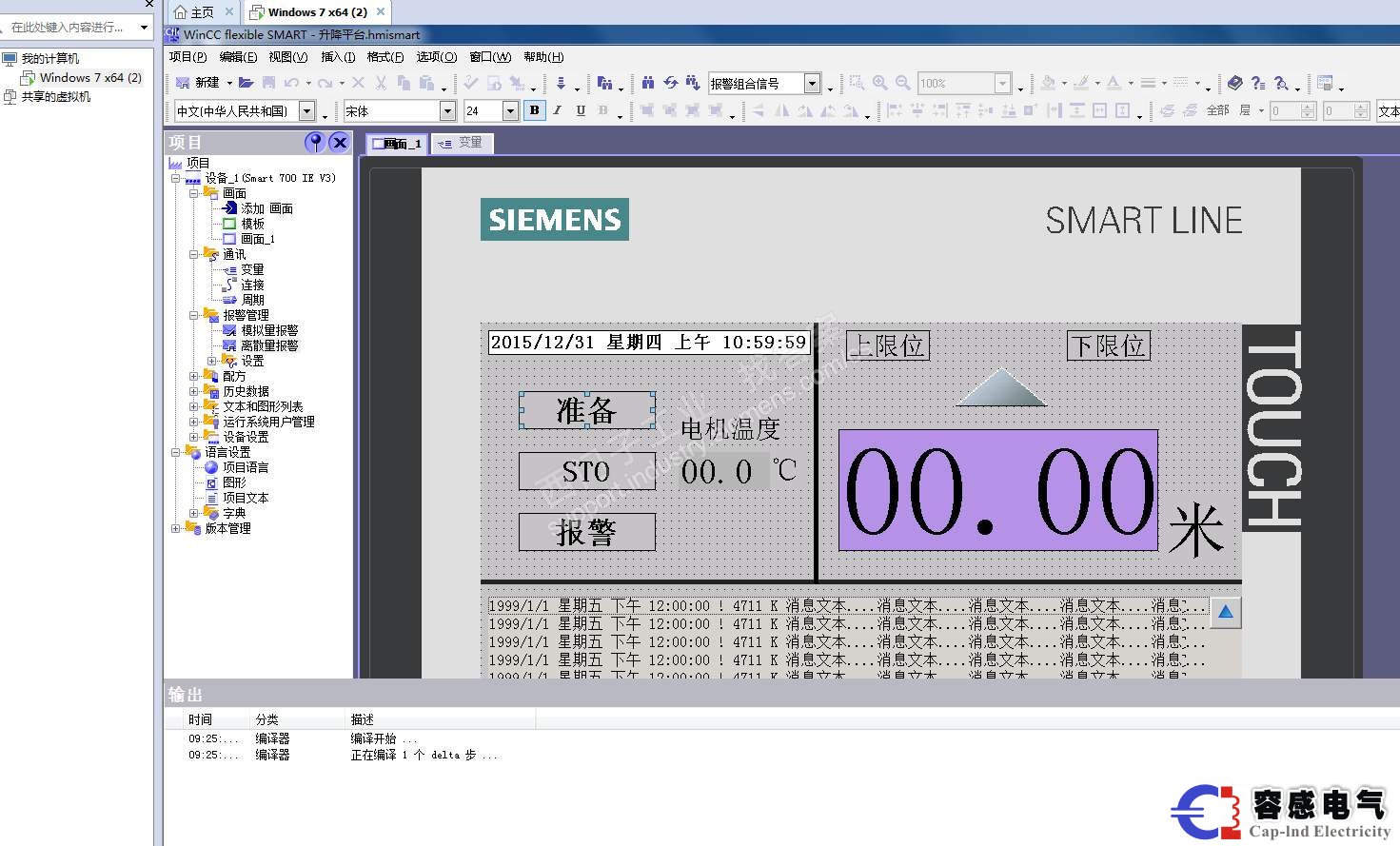

  西门子触摸屏组态软件WinCC flexible简单、高效, 易于上手, 功能强大,在创建工程时, 通过单击鼠标便可以生成HMI项目的基本结构。基于表格的编辑器简化了对象的生成和编辑,通过图形化配置,简化了复杂的配置任务。

  西门子触摸屏组态软件WinCC flexible带有丰富的图库, 提供大量的图形对象供用户使用。

  西门子触摸屏组态软件WinCC flexible可以方便地移植原有的Pro Tool项目, 支持多语言组态和多语言运行。还可以方便地与STEP 7集成, 与PLC SIM一起实现PLC和人机界面的集成仿真。
