欧姆龙plc pid在污水处理设备中的应用

作者:plc小王 来源:西门子plc 发布日期:2019-06-17 14:05 阅读: 二维码分享

   在谈到欧姆龙plc pid在污水处理的应用时,大家对于欧姆龙plc控制的看法有时理解各不相同,今天小编就针对欧姆龙plc pid,整理了以下关于污水处理自己的理解和思路,如有不正确的地方,欢迎朋友指正!
        水处理是一个重要的产业,朝阳产业,以及造福人民的产业。耗资1000万或超过1亿的大型水处理项目是司空见惯的,自动化设备或产品也被认为种类繁多。对于主管来说,熟悉仪器,通信配置等仍然非常有意义。

  今天,作者并未给你一个大型水处理项目,而只是一套水处理设备。该设备在马来西亚使用,在室外使用,使用集装箱式超滤系统。

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  虽然设备不大,但电气plc控制系统部分非常具有代表性。技术要点如下。

  1、子程序的调用

  由于工艺原因,设备需要分为16个进程,仅用于十六进制数据,因此123 ..... CDF的步骤分别用于调用子程序。正常的工作流程是1-2-3-4-5-1,并执行循环。满足设定要求时,将启动6-F工作流程,并调用相应的子程序。方案框架如下。

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  子程序定义和返回如下:

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统


  2、模拟量处理及PID调试

  水处理行业中的模拟量通常是仪器的信号处理,例如压力,流量和液位。校准测量范围,相应的仪器和仪表设置是正确的,通常会正常使用。校对我们的电表很方便,可以实现数据统一。

  PID的调试一直是一个有争议的话题。技术奶牛会觉得这个东西什么都没有,你可以轻松搞定。新手小白无法启动,而且很多信息仍然无法调试,影响了设备的稳定运行。

  我也在网上找到了很多信息。例如,各种口,以及各种参数对系统的影响等。***后,我也在廉价同行的帮助下进入了大门。

  PID的调整很重要。这里我们推荐Omron的PID自动调整功能。该命令可以根据实际工作条件将PID参数调整到合适的值,以便系统尽快稳定。

  下图显PID控制调节。

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  在使用该指令的过程中,应注意数据范围的统一。如果数据不在指定范围内,则需要使用转换指令将其转换为合理数据。使用的说明如下:

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

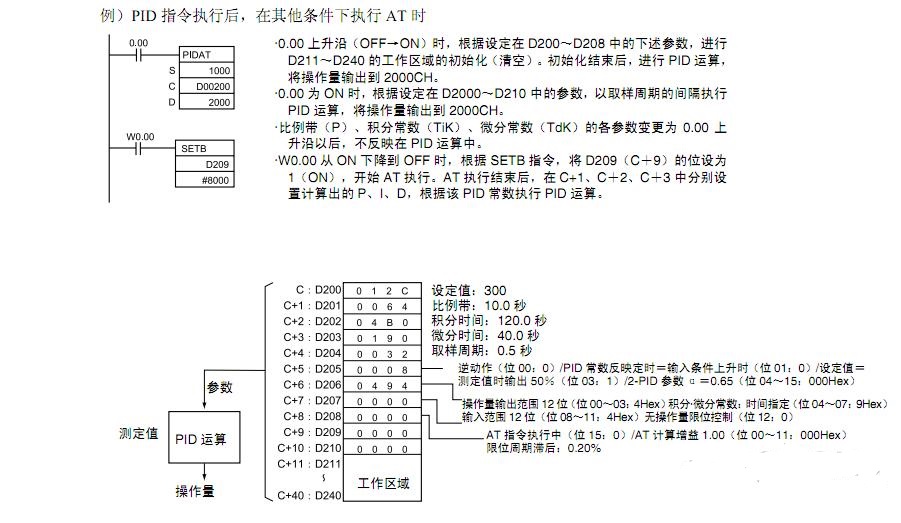

  该程序的准备可以参考以下示例欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  3、欧姆龙的自由口通讯

  由于现场环境恶劣,无法手动保护,因此我们添加了一套用于在系统上记录数据的仪器。欧姆龙plc通过空闲端口向该数据记录器发送数据。当您需要查看它时,您可以移除USB闪存驱动器并检查欧姆龙plc在一段时间内所经历的警报,流量,压力和其他数据。

  下图显示了数据记录器:

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  仪表只被动接收,因此PLC只能根据情况实时发送。命令如下:

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  后记:

  在容器内部构造期间:

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统

  容器内部:空调,配电柜,电源箱

  该设备被送往马来西亚,PLC源被移交给当地工程师。返回的信息是触摸屏以英文操作并且可以理解,但是PLC程序的中文程序是乱码并且无法理解。我很抱歉当地的工程师。

欧姆龙plc,欧姆龙plc pid,污水处理,plc控制系统



        总结:以上就是欧姆龙plc pid在污水处理设备中的应用,如您对此plc控制系统有任何疑问,请给我们留言或者联系我们的在线客服人员,我们将为您详细解答。 容感电气为您提供自动化plc控制系统以及系列产品的选型、订购、售后一体式服务。
