西门子plc和mcgs触摸屏通讯在茶叶整形包装机的应用

  一、概述

        人机界面mcgs触摸屏在现代智能自动化中发挥着越来越广泛的作用，社会的不断发展和变化极大地促进了西门子plc的控制功能和控制系统的改进，西门子plc对其控制方式和操作水平的要求也越来越高，对其直接操作界面报警记录和打印的要求已成为整个控制系统的重要组成部分。这种茶叶包装机既可以含有绿茶和红茶，绿茶也需要内膜，红茶没有内膜，设备通过西门子plc控制器控制步进电机。

 二、工艺流程

        该动作分为绿茶（具有子宫内膜）模式和红茶（无子宫内膜模式）。绿茶模式：启动，取外袋，左转90°，外袋交出，袋子放在袋子下面;同时取子宫内膜，密封内膜，切开子宫内膜，切开材料，将内膜筷子送出，夹住内膜，向右移动，放在袋子上，筷子后退，放在袋子下，放在袋子下面，关上门，夹好袋子，抽真空，密封，打开门，打开袋子，完成袋子。红茶模式不包括所有内膜运动，并且在袋打开后直接切割袋，并且包装动作与绿茶一致。

电子控制配置：LEVI700LK + LX3V-3624MT-4H + LX3V-4PGB * 3 + DM542步进电机* 15 + DM860 * 1 +电磁阀* 4 +接近开关* 16

  三、程序简要介绍

       人机界面mcgs触摸屏设计

       1、主屏幕

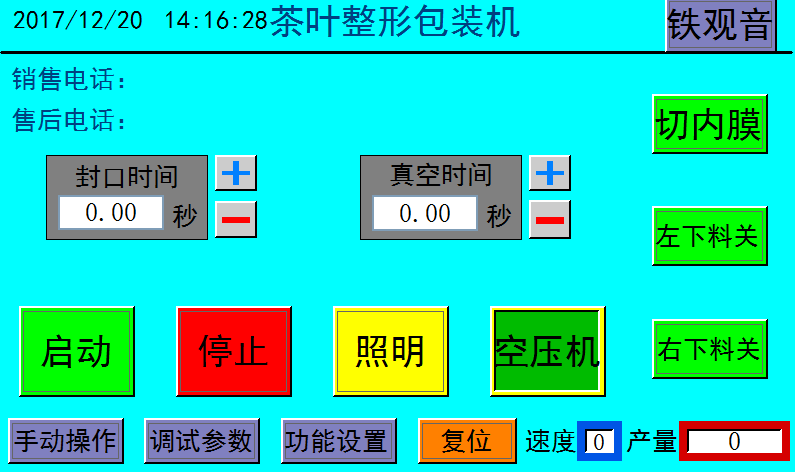

用于显示当前速度和输出，控制启动和停止，调整密封和封装时间以及切换模式。

    2、参数屏幕

    用于选择功能，修改运动参数和调整运动位置。

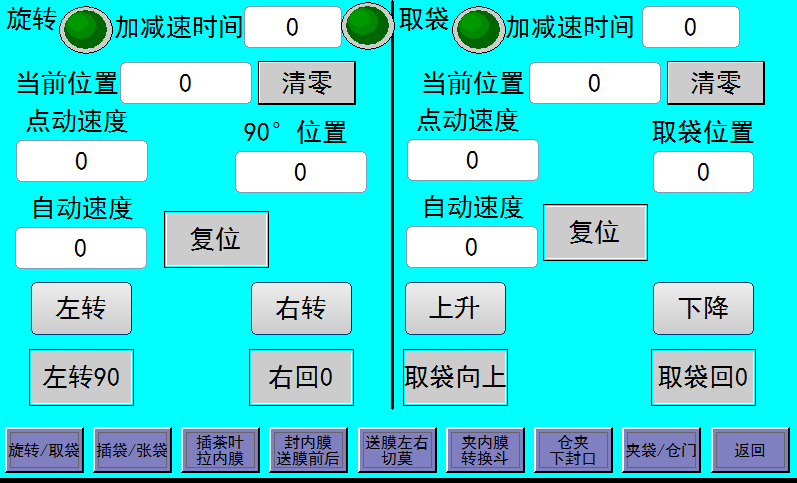

    3、调试界面 - 拿包/旋转

    该屏幕主要用于机械厂调试机械时。根据出厂值，根据电机，机械，微调加减速时间，速度和位置。调整后，此屏幕有一个密码，通常不对最终客户开放。

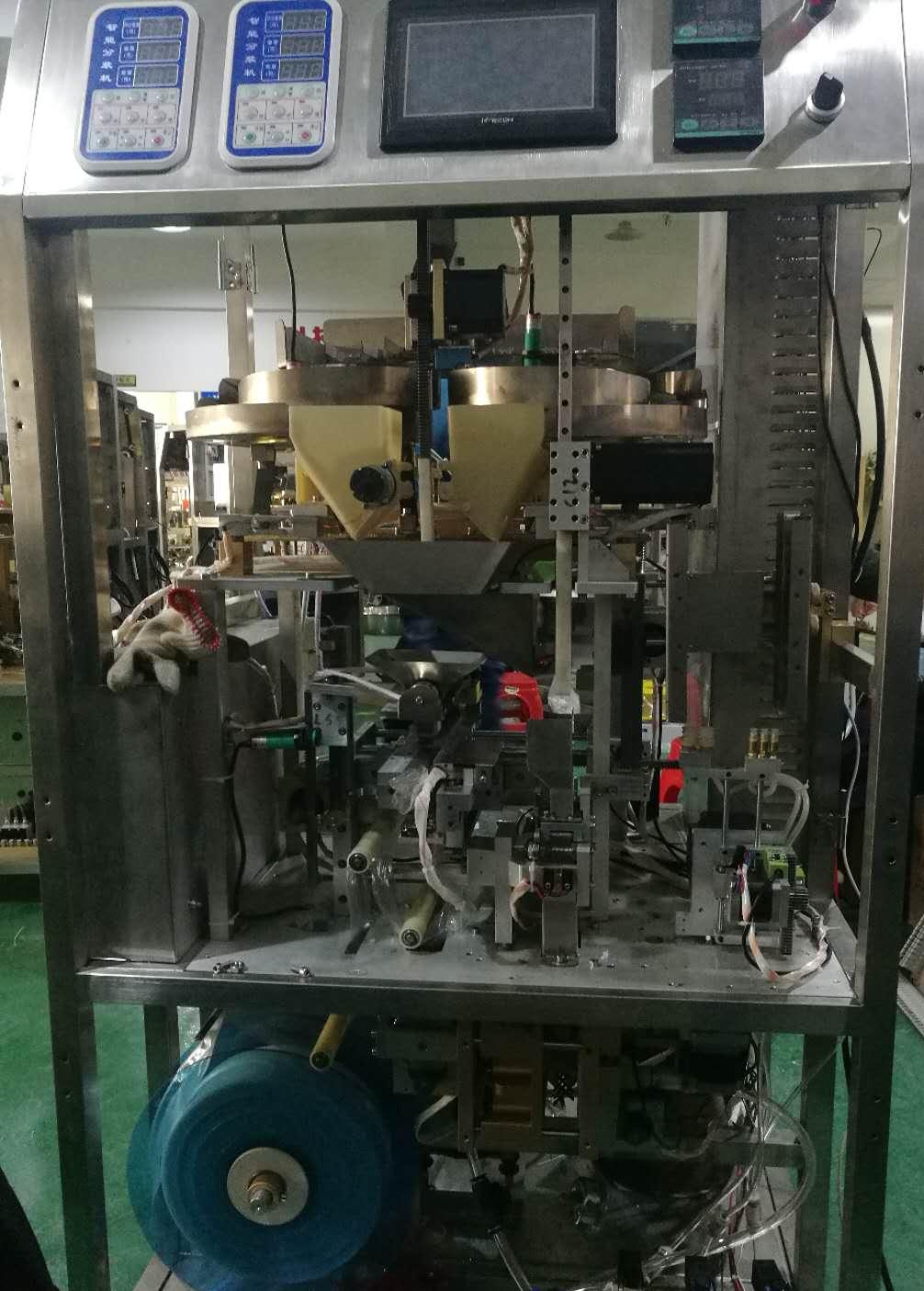

  四、设备图片

   五、总结

        该西门子plc系统设备使用多个步进电机，每个步进电机需要不同的力和速度。在调试期间，设置适当的细分和电流。并且应设置西门子plc脉冲的频率和加减速时间，并在确保稳定运行的同时提高速度。在实际工作中，由于机械，包装袋，电机，接近开关和光电问题，茶叶包装机将无法正常工作。此时，程序需要受到保护。某些异常需要重置并重新启动，有些只需要根据启动继续工作。无论在触摸屏上应该提示哪种警报，触摸屏都不会提示程序没有检测到异常，并且不允许操作员随意触摸设备。
