西门子plc s7-1200与西门子plc s7-200SMART之间的以太网通信

作者:plc小王 来源:西门子plc 发布日期:2019-10-20 23:40 阅读: 二维码分享

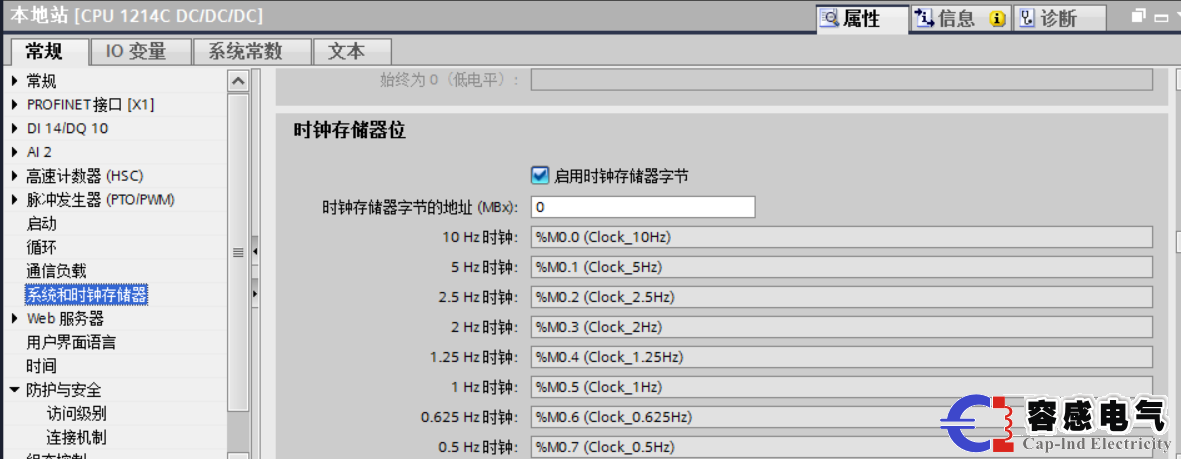

     当西门子plc s7-200智能固件版本为cpus使用v2.2以上的以太网通信时,它可以支持s7通信,tcp/ip通信,即-on-tcp通信,udp通信,包括modbus tcp通信,这里描述。如何实现西门子plc s7-1200和西门子plc s7-200智能系列的以太网通信。由于两者都是西门子的产品,下面是对S7通讯的简要介绍。在这里,1200plc作为本地站(即客户端),而s7-200智能系列plc作为远程站(服务器)。通信配置和程序只需要在本地站(即客户端)设计。1.在tia门户软件中创建一个名为“西门子plc s7-1200和s7-200smartplc之间的通信”的项目,添加西门子plc s7-1200的plc,并设置以太网端口属性和ip地址,如下图所示:

西门子plc,s7-1200,s7-200,smart,smartplc

    网络配置:

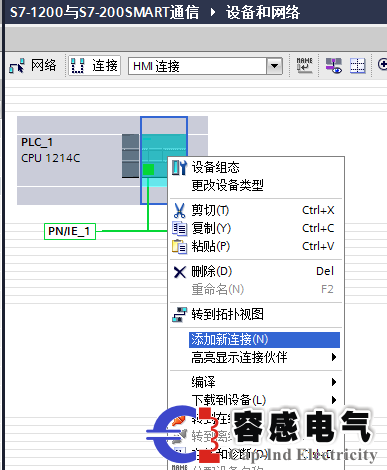

        (1)单击软件中的NetworkView选项,输入NetworkView接口。单击鼠标左键左上角的Connect按钮。此时,PLC出现蓝绿色,右键单击PLC,然后选择AddNewConnection按钮,如图所示:

西门子plc,s7-1200,s7-200,smart,smartplc

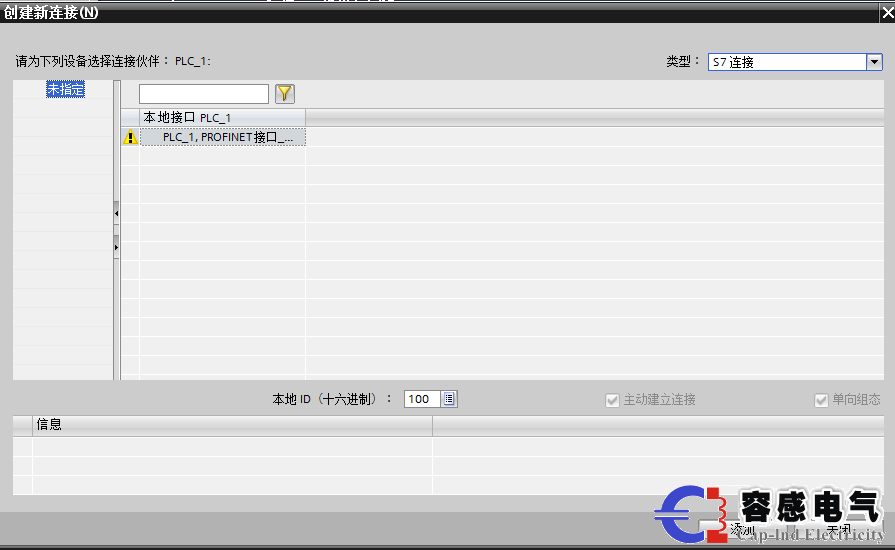

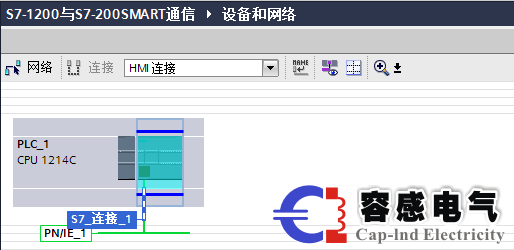

     (2)添加新的S7连接,点击“添加新的连接”,在弹出的“创建一个新的连接”对话框的右上角,改变连接类型HMI“S7连接”,然后选择“不指定”显示屏的左侧,然后单击“添加‘按钮,然后关闭’创建一个新的连接”对话框。根据这种观点,你可以看到PLC在网络查看器S7连接,如下所示:

西门子plc,s7-1200,s7-200,smart,smartplc

    (注意:需要在程序中使用本地ID,需要记住ID号)

西门子plc,s7-1200,s7-200,smart,smartplc

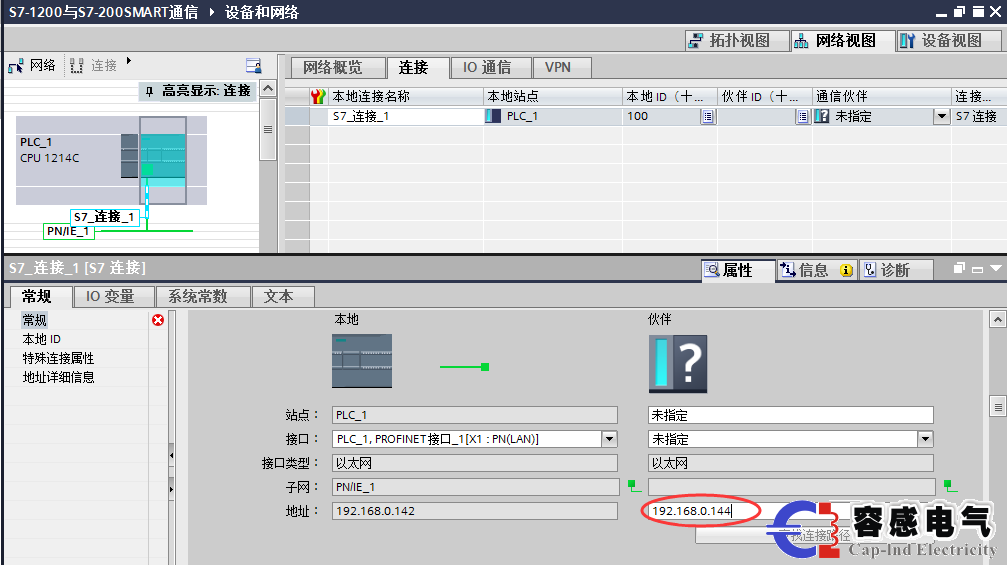

      (3)点击网络视图进入网络数据配置对话框,并设置连接的未指定ip地址和其他参数(即s 7-200smartplc ip地址),如图所示:

西门子plc,s7-1200,s7-200,smart,smartplc

西门子plc,s7-1200,s7-200,smart,smartplc

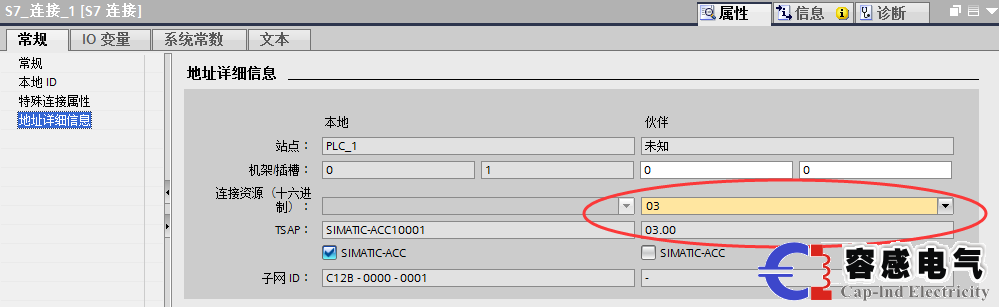

        注意:西门子plc s7-200SMART的TSAP支持03.00或03.01。
        (4)编程:通信程序只需写入1200西门子plc。
西门子plc s7-200SmartPLC无需编写任何通信程序。在此,我们将s7-1200西门子plc中的DB1DBB0的数据写入s7-200Smart的VB0,以读取S7-200Smart系列PLC。VB1的数据以S7-1200PLC的DB1DBBA1为例说明了该程序的设计。在1200plc中,还添加了DB块,在DB块的属性中消除了优化块的访问功能。在DB块中分别创建两个变量,分别命名为“发送_数据“和“Receev_data“。数据类型是字节,send_data的数据需要发送到S7-200Smart的VB0,读取S7-200Smart的VB1数据,并将其放入receev_data的变量中,如下图:

西门子plc,s7-1200,s7-200,smart,smartplc

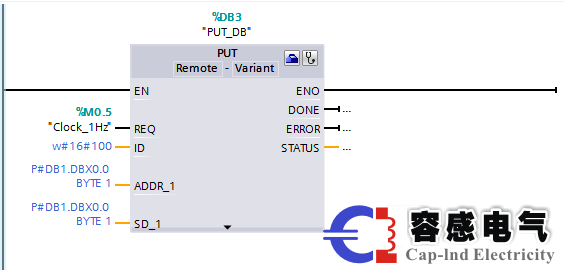

     然后拖动S7通讯PUT和在右侧GET命令通信命令中,通信程序写入OB1。当调用PUT / GET命令后,系统会自动分配后台调试,并要求DB。调用指令后,填写相应的地址,如下所示:



西门子plc,s7-1200,s7-200,smart,smartplc

西门子plc,s7-1200,s7-200,smart,smartplc

  注:CPU将自动将s7-200Smart Series 西门子plc的整个V区默认为数据块DB1,因此访问VB0的地址为db.dbb0,如下所示:

西门子plc,s7-1200,s7-200,smart,smartplc

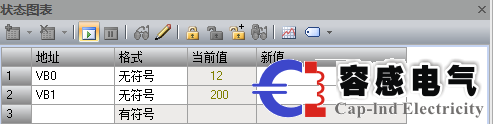

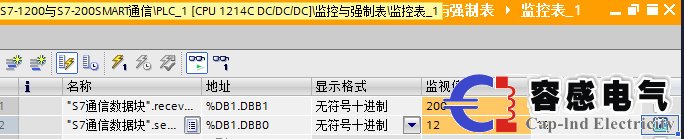

     (5)对下载的程序分别进行测试,下载到plc,然后使用监测表和状态图进行测试,具体如下:


西门子plc,s7-1200,s7-200,smart,smartplc


西门子plc,s7-1200,s7-200,smart,smartplc


       总结:以上就是小编为大家介绍的西门子plc s7-1200与西门子plc s7-200SMART之间的以太网通信,如果大家有西门子plc采购方面的需求,欢迎大家咨询容感电气,我们将给您***真诚的服务。
