西门子plc在称重设备模块接线安装的注意事项
西门子plc称重模块、称重变送器以及称重仪表是三个不同的设备,SIWAREX系列称重模块可以不需要隔离模块直接从称重传感器输出接收电流或电压信号,并与西门子plc控制系统(包括S7 200/300/1200/ET200M/ET200S)兼容。接缝一体化具有扩展灵活,精度高,响应快的优点。 SIWAREX系列称重模块设计用于各种工业环境,具有很高的抗干扰性。然而,为了确保模块的可靠操作,必须在安装和布线方面使操作标准化
。

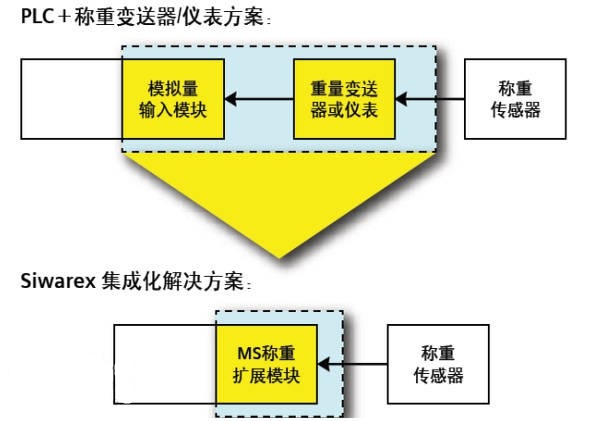

图1 SIWAREX集成解决方案取代了称重变送器/仪表 EMC,电磁兼容性,描述了电气设备受电磁环境影响的能力,并且不会影响特定电磁环境中的周围环境。在安装系统之前,请务必实施EMC设计规范以分析各种可能的干扰源。
干扰西门子plc控制系统和称重模块的正常运行分为以下几种: 1、电磁场直接作用于西门子plc控制系统; 2、通过现场总线引入干扰,例如PROFIBUS DP; 3、通过过程信号电缆引入干扰; 4、通过电源或保护地引入干扰;
根据传输介质(导电或非导电)以及干扰源和设备之间的距离,可以通过四种耦合方法将干扰信号输入控制系统: (1)电导耦合 (2)电容耦合 (3)电感耦合 (4)辐射耦合 安装接线注意事项原理1:接地面积大 安装自动化设备时,不可移动的金属部件应接地,接地面积应大,接地电阻应小,如通过扁钢,铜条和横截面积大的电缆。当涂漆或阳极氧化金属部件通过螺钉接地时,必须通过特殊的接地片或去除接触表面的防腐层。由于铝容易被氧化,因此不适合作为接地材料。

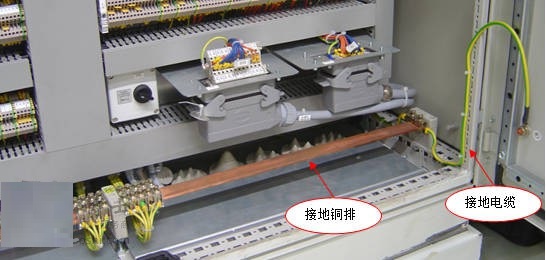

图2接地铜条和电缆 原则2:电缆敷设应根据主电源线,电源线,信号线,现场总线等进行分类。敷设电缆时,电源线和信号线必须遵循不同的穿线管或线槽,信号线。尽可能支撑梁,金属导轨,机柜背板等痕迹。原理3:等电位体创建等电位体,并通过等电位体将系统内的所有电气设备连接到地面。原则4:建议在电缆屏蔽层和传感器之间使用西门子plc提供的特殊电缆,如图3所示。
总结:以上就是小编为大家介绍的西门子plc在称重设备模块接线安装的注意事项,如果大家有这方面的任何疑问,请咨询陕西容感电气,服务热线18629648142。
