西门子plc的模拟量及模拟量输入的注意事项有哪些?

作者:plc小王 来源:西门子plc 发布日期:2019-10-23 18:04 阅读: 二维码分享

  在工业控制中经常用到非开关点信号西门子plc模拟量输入,像液位、温度、压力、流量等,西门子plc的模拟量正好解决了这方面的需求,为我们提供了便利,但是在西门子plc的模拟量使用中我们应该注意哪些?

  一、西门子plc的模拟量说明及注意事项:

  1.同一模块的不同通道可以连接到电流和电压类型输入信号吗? 它可以根据电流和电压类型信号的要求进行接线。但是,DIP开关设置对整个模块的所有通道都有效。在这种情况下,必须将电流和电压信号规格设置为相同的DIP开关状态。例如,0-5V,0-10V和0-20mA信号具有相同的DIP设置状态,而且可以访问同一模拟量模块的不同模拟量通道。

  2.为什么EM231模块上的SF红灯闪烁? SF红灯闪烁有两个原因:模块的自身软件检测到外部线路断开,或者输入超出***大量程。由于上述检测由两个输入模拟量通道共享,只有一个通道外部连接到热敏电阻时,SF灯肯定闪烁。解决方案是以与使用的通道相同的方式将100欧姆电阻连接到空通道;或者将已连接的热敏电阻的所有引线逐个连接到空通道。

  3.什么是正向校准和负校准? 正向校准值为3276.7度(华氏度或摄氏度),负校准值为-3276.7度。如果检测到断线并且输入超出***大范围,则相应通道的值将自动设置为以上校准值。

  4,热电阻和热电偶的技术参数不确定,如何在DIP开关上设置类型? 应尽可能消除热阻的参数。否则,您可以使用默认设置。

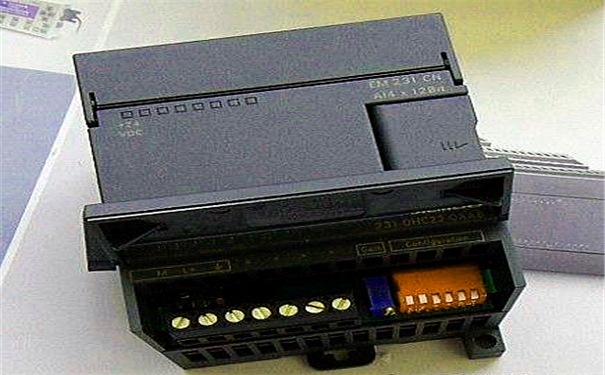

西门子plc的模拟量,西门子plc模拟量输入

  5.模拟量模块的电源指示灯正常。为什么信号输入灯不亮? 模拟模块的外壳以通用形式设计、开发和制造,所以没有模拟输入信号指示器。没有印刷标记的光窗是没用的。

  6. EM235可用于RTD温度测量吗? EM235不是用于测量连接到热敏电阻的温度的模块。如果几乎不使用它很容易引起问题。建议使用EM231RTD通讯模块。

  7. 西门子plc模拟量输入/输出模块是否具有信号隔离? 没有孤立。如果用户系统需要隔离,请购买单独的信号隔离设备。

  8.为什么模拟值的***低三位数值具有非零值变化? 模拟的转换精度为12位,但模块将数模值转换为高位三位。如果此通道设置为使用模拟滤波,则当前值是几个样本的平均值,***低的三个是计算值;如果禁用模拟滤波,则***低的三位为零。

  9. EM231TC用不用需要补偿电线? EM231TC可配置为通过模块实现冷端补偿,但仍然需要热电偶的自由端补偿。

  10.什么是单极和双极? 双极性是在变化过程中通过“零”的信号,单极但是零。由于转换为数字量的模拟量是有符号整数,因此对应于双极性信号的值将具有负数。在S7-200中,单极性模拟输入/输出信号的取值范围为0-65535;双极性模拟信号的取值范围为-32767- + 32767。

  11.为什么EM231TC模块的SF灯闪烁? 如果选择断线检测,则可能会损坏。未使用的通道应短路或连接到旁边的实际接线通道。或者输入超出范围。

  12.如何将模拟量转换为预期的工程量? 模拟输入/输出可以通过以下通用转换公式转换:Ov=[(Osh-Osl)*(Iv-Isl)/(Ish-Isl)] + Osl其中:Ov:转换结果; Iv:转换对象; Osh:转换结果上限; Osl:转换结果下限; Ish:转换对象上限; Isl:转换对象的下限

  13. 西门子plc模拟量输入信号的准确度是多少? 模拟输入模块的两个参数容易混淆:1.模拟量转换的分辨率,2.模拟量转换的精度(误差)分辨率是A/D模拟量转换芯片的转换精度,即使用了多少位。表示模拟量。西门子plc模拟量模拟模块的转换分辨率为12位,能够反映出模拟变化的***小单位为***大量程的1/4096。模拟量转换的精度取决于A/D转换的分辨率,而且还受到转换芯片的外部电路影响。在实际应用中,输入模拟信号会产生噪声,波动和干扰,内部模拟电路也会产生噪声和漂移,这必然影响转换的***终精度。由于这些因素引起的误差大于A/D芯片的转换误差。

  14. 西门子plc的模拟量输入/输出阻抗指数是多少?模拟输入阻抗:电压类型信号:≥ 10M&Omega ;;电流型信号:250Ω模拟输出阻抗:电压型信号:≥ 5K&Omega ;;当前类型信号:≤ 500欧米茄

  总结:以上就是小编对西门子plc的模拟量说明及使用情况,以上是个人的见解,如果这方面有任何需求,可以拨打我们的服务热线进行咨询,我们及时为客户解决这方面的问题。
