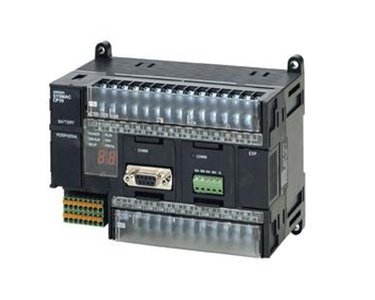

欧姆龙PLC CP1H-X40DT-D可编程逻辑控制器

我司代理欧姆龙PLC CP1H-X40DT-D.欧姆龙PLC CP1H-X40DT-D有数字量输出入模块、模拟量输出入模块、通讯模块等.型号齐全、库存充足,拥有精湛技术团队,可按需定制自控系统、协助安装调试及售后,欢迎咨询选购。

在线咨询查询价格

相关产品: 罗克韦尔AB SLC500系列PLC 1...; 西门子S7-1500系列PLC可编程逻辑...; 西门子S7-300系列PLC可编程逻辑控...; 西门子S7-200SMART200PLC...

产品介绍: 立即咨询; 手机扫一扫

产品介绍

　欧姆龙PLC 是一款功能齐全的紧凑型PLC，为行业领先的输送机分散控制，欧姆龙PLC原理图机控制提供高附加值;它还能够通过各种高级内部板，大型程序容量和内存单元进行升级，并在Windows环境中提供高效的软件开发功能。

产品参数

类型		AC电源型号	DC电源型号
项目	型号	CP1H---A型	CP1H---D型
电源电压		AC176-240V 50/60Hz直流	直流DC24V
容许电源电压		AC166～270V	DC18.6～28.5V
消耗功率		100W以下CP1H---A型　(参照样本)	50W以下CP1H---D型　　(参照样本)
冲击电流		AC100～120V输入时 20A以下(常温下冷启动) 8ms以下 AC200～240V输入时	30A以下(常温下冷启动) 20ms以下
外部供给电源		直流DC 24V 300mA	无
绝缘电阻		所有AC外部端子和GR端子间 20MΩ以上	DC一次电源和DC二次电源之间为非绝缘。
耐冲击		符合JIS C60068-2-27标准 147m/s² X、 Y、 Z方向各3次
使用环境温度		0～55°C
使用环境湿度		10～90%RH(无凝露)
大气环境		无腐蚀性气体
保存环境温度		-20～+75℃(不包括电池)
电源保持时间		10ms以上	2ms以上

　以上数值为交流电源：常温冷态启动条件，直流电源冷态启动条件。

　　热敏元件(低温下的电流抑制特性)被用于交流电源的涌动电流限制回路中。

　　当环境温度高并且电源关闭时间短时，热传感器可能不会被充分冷却，并且浪涌电流值可能超过(最大约为上述值的两倍)。

　　在选择外部电路的保险丝和断路器时，请根据参考保险丝和检测特性选择一定裕度的方案。

　　直流电源的冲击电流限制回路采用电容式充电延迟回路。

　　当电源短时间关闭时，电容器可能不会放电，并且浪涌电流值可能超过(最大约为上述值的2倍)。

类型	CP1H-XA型	CP1H-X型	CP1H-EX型	CP1H-Y型
控制方式	存储程序方式
输入输出控制方式	周期扫描方式和立即处理方式同时使用
编程语言	梯形图方式
功能块	功能块定义最大数128、实例最大数256 功能块定义内可使用的语言：梯形图、结构化文本(ST)

CPU选型

产品名称	规格					型号
产品名称	CPU类型	电源	输出方式	输入	输出	型号
CP1H-X型	内存容量：20K步高速计数器：100kHz 4轴脉冲输出：100kHz 4轴 (仅限晶体管型)	AC 电源	继电器	24点	16点	CP1H-X40DR-A
		DC 电源	晶体管 (漏型)			CP1H-X40DT-D
		DC 电源	晶体管 (源型)			CP1H-X40DT1-D
CP1H-XA型	内存容量：20K步高速计数器：100kHz 4轴脉冲输出：100kHz 4轴 (仅限晶体管型) 模拟输入：4点模拟输出：2点	AC 电源	继电器	24点	16点	CP1H-XA40DR-A
		DC 电源	晶体管 (漏型)			CP1H-XA40DT-D
		DC 电源	晶体管 (源型)			CP1H-XA40DT1-D
CP1H-Y型	内存容量：20K步高速计数器：1MHz 2轴 100kHz 2轴脉冲输出：1MHz 2轴 100kHz 2轴	DC 电源	晶体管 (漏型)	12点 + 线驱动输入2轴	8点 + 线驱动输出2轴	CP1H-Y20DT-D
CP1H-EX型	内存容量：20K步高速计数器：100kHz 4轴脉冲输出：100kHz 4轴	DC 电源	晶体管 (漏型)	24点	16点	CP1H-EX40DT-D

其他模块

名称	规格	型号	标准
RS-232C选项板	选项板插槽1、2两者都可以安装	CP1W-CIF01	UC1, N, L, CE、KC
RS-422A/485选项板		CP1W-CIF11	UC1, N, L, CE、KC
RS-422A/485(绝缘型) 选件板		CP1W-CIF12	UC1, N, L, CE、KC
Ethernet选项板	选项板插槽1、2两者都可以安装*	CP1W-CIF41	UC1, N, L, CE、KC
LCD选项板	仅选项板插槽1可以安装 4行×12字符 LCD显示	CP1W-DAM01	UC1、N、 L、CE、KC
存储盒	可进行程序的备份、自启动	CP1W-ME05M	UC1, N, L, CE

产品名称	输入	输出	输入输出规格		型号	海外规格
输入单元	8点	---	DC24V输入		CP1W-8ED	U、C、 N、L、 CE、KC
输出单元	---	8点	继电器		CP1W-8ER
			晶体管(漏型)		CP1W-8ET
			晶体管(源型)		CP1W-8ET1
	---	16点	继电器		CP1W-16ER	N, L, CE、KC
			晶体管(漏型)		CP1W-16ET
			晶体管(源型)		CP1W-16ET1
	---	32点	继电器		CP1W-32ER	N、L、 CE、KC
			晶体管(漏型)		CP1W-32ET
			晶体管(源型)		CP1W-32ET1
输入输出单元	12点	8点	继电器		CP1W-20EDR1	U、C、 N、L、 CE、KC
			晶体管(漏型)		CP1W-20EDT
			晶体管(源型)		CP1W-20EDT1
	24点	16点	继电器		CP1W-40EDR	N、L、 CE、KC
			晶体管(漏型)		CP1W-40EDT
			晶体管(源型)		CP1W-40EDT1
模拟输入单元	4CH	---	输入范围： 0～5V/1～5V/ 0～10V/ ±10V/0～20mA/ 4～20mA	分辨率：6,000	CP1W-AD041	UC1、 N、L、 CE、KC
				分辨率：12,000	CP1W-AD042	UC1、 N、CE、KC
模拟输出单元	---	2CH	输出范围： 1～5V/0～10V/ ±10V/0～20mA/ 4～20mA	分辨率：6,000	CP1W-DA021	UC1、 N、L、 CE、KC
	---	4CH		分辨率：6,000	CP1W-DA041
				分辨率：12,000	CP1W-DA042	UC1、 N、CE、KC
模拟输入输出单元	4CH	4CH	输入范围： 0～5V/1～5V/0～0V/±10V/ 0～20mA/4～20mA 输出范围： 1～5V/0～10V/±10V/0～20mA/ 4～20mA	分辨率：12,000	CP1W-MAD44	UC1、N、 CE、KC
	4CH	2CH		分辨率：12,000	CP1W-MAD42
	2CH	1CH		分辨率：6,000	CP1W-MAD11	UC1、N、 L、CE、KC
温度传感器单元	2CH	---	传感器种类：热电偶(J、K)		CP1W-TS001	UC1、 N、L、 CE、KC
	4CH	---	传感器种类：热电偶(J、K)		CP1W-TS002
	2CH	---	传感器种类：测温电阻(Pt100、JPt100)		CP1W-TS101
	4CH	---	传感器种类：测温电阻体(Pt100、JPt100)		CP1W-TS102
	4CH	---	传感器种类：热电偶(J、K) 模拟输入 2CH (与温度传感器输入中的２点兼用) 输入范围： 1-5V/0-10V/4-20mA	模拟输入分辨率：1,2000	CP1W-TS003	UC1、 N、CE、KC
	12CH	---	传感器种类：热电偶(J、K)		CP1W-TS004
CompoBus/S　 I/O链接单元	8点	8点	CompoBus/S从站		CP1W-SRT21	UC1、 N、L、 CE、KC
