ge plc的控制系统在化工厂除焦系统中的应用

作者:plc小王 来源:西门子plc 发布日期:2019-06-17 11:55 阅读: 二维码分享

        对于那些过程复杂、控制参数较多的工业控制系统来说,ge plc的控制系统在化工厂除焦系统中的应用尤为重要。新一代工业人机界面的出现,为在化工plc自动控制系统设计建设中实现上述功能提供了一种简单可行的途径。

  应用背景

  炼油厂延迟焦化装置液压除焦程序

  控制系统是以可编程控制器(PLC)为核心的电子控制系统。它根据液压除焦过程控制除焦控制阀,高压水泵,塔式阀和钻机绞车。液压除焦机根据操作员的意图安全可靠地工作。自动控制降低了操作人员的劳动强度,简化了操作顺序,使液压除焦操作更快更安全,方便地优化了自动化平台。

  一种快速可靠的工业控制应用解决方案,旨在满足工厂对环境和使用可靠性的要求。编程和程序执行的实现也是针对特定应用程序而设计的。目前,100万吨/年焦化装置液压除焦系统采用GE CPU350冗余系列,并通过RS232与计算机通讯。上位机是配置组态王(也可以用iFIX主机软件进行通讯),实现全程自动除焦。

ge plc的控制系统,化工plc控制系统,ge plc,plc控制系统

  客户需求

   为了确保程序控制设备的安全,可靠和高效运行,CPU和电源应采用冗余配置(双热备用)。一旦正在运行的处理器发生故障,它应该自动切换到备份处理器,并且在切换过程中不应切换。如果有程序跳转或数据丢失,切换时间应小于50ms,设置足够容量的内存,并考虑40%的备用量。所有开关I/O模块都应具有隔离功能。可编程控制器系统中的所有硬件应能够在0~60°C的环境温度和5~95%的相对湿度范围内连续运行而不会发生冷凝。

  控制系统应与操作员站保持高度可靠的通信。当操作员站与PLC之间的通信失败时,可编程控制器应继续运行。除焦控制阀和高压水泵相应地控制除焦过程;应考虑自动旋盖机的联锁和控制;高压水泵及其联锁控制部分的启动和运行操作在液压除焦程序控制系统中进行,中间实现,包括高压水泵二次仪表,与除焦控制有关的联锁信号是连接到主控制柜;

  PLC上位机操作控制台配置为监控液压除焦过程配置;采用离焦控制阀位置控制接近开关和电磁阀组合控制;另一个阀位反馈使用干接点信号;除焦程序控制系统用于编程两塔的除焦过程;根据除焦控制阀和高压水泵配置另外,PLC,电气和仪表专业维护人员的高可靠性和可维护性可以在熟悉系统后快速消除各种故障,确保生产的连续性。系统应稳定,安全,高效,实用,可实现机组,排气阀开关和绞车链的启动和停止。

  解决方案

   该系统为我们提供了一个集成的解决方案,包括产品设备选择,项目计划开发和链控制实施。它通过提供完整的系统级控制解决方案,提供整个过程的真实自动化。该系统主要由主控柜CK柜组成。 防爆操作台BK,变频柜PK,通讯柜LK柜。ge PLC控制系统安装在主控制柜CK中,主控制柜完成高压水泵的塔选选择控制; PLC程序配置程序包括启动泵和停止泵控制的许可;并且塔阀自动打开和关闭;钻机绞盘的许可在上升和下降等系统中的受控对象之间进行联锁。

  在除焦过程中显示受控对象的状态,故障状态报警,跳闸显示等;防爆控制台完成钻机绞车控制(可实现无级变速);控制除焦控制阀;和钻头位移的数量,模式显示等;在除焦期间,电视屏幕监控绞车操作和失焦;变频柜主要有自动/手动切换控制。 化工plc控制系统和其他控制设备安装在主控制柜中。为了防止工业电源对ge PLC的干扰,PLC电源和其他输入和输出电路通过隔离供电。它接受系统主要仪表和二次仪表信号,并控制除焦控制阀,高压水泵,塔式阀和钻机绞车,实现联锁。

  控制面板配有报警器,跳闸指示灯板,电源开关,接触按钮和塔顶指示灯,通电指示,高压泵运行指示,塔选开关,除焦塔指示器,除焦控制阀位置说明等它配有一个主机系统,用于处理系统流程中一台仪器收集的模拟信号(温度,压力,液位,轴振动,轴位移等),并将报警输出到闪烁报警。该系统满足我们公司的需求,为我们提供集成的解决方案,包括产品设备选择,程序解决方案开发和链控制实施。通过提供完整的系统和控制解决方案,整个过程自动化。

  使用GE 系列的优势首先,价格优势具有成本效益,并且可以提供集成解决方案。该软件广泛应用于自动化行业,具有很高的地位。其次,该系统在化学或炼油工业中具有更多优势。应用案例得到了很好的应用。第三,技术服务好,系统易于维护。

  公司的系统网络图

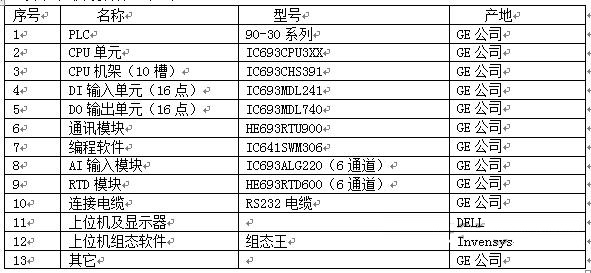

  1。系统硬件和软件配置如下:



 ge plc的控制系统,化工plc控制系统,ge plc,plc控制系统

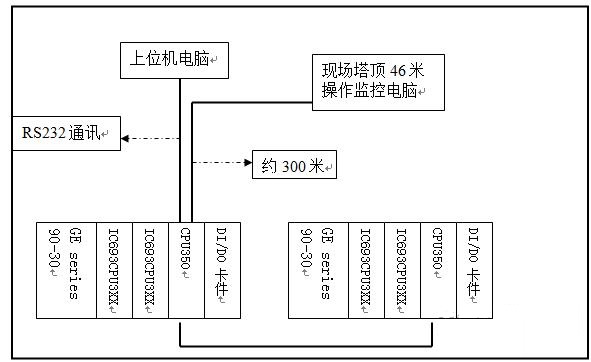

 2,简单的系统网络图

ge plc的控制系统,化工plc控制系统,ge plc,plc控制系统

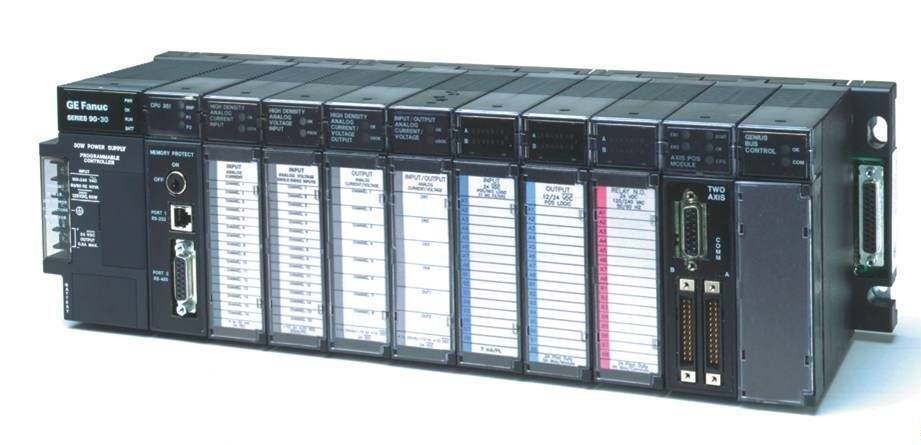

  GE系列90 -30 CPU350冗余系列系统满足我们目前的液压除焦要求,确保硬件和软件的快速方便维护;系统价格和减少停机时间;提高了开放性和可扩展性。提高生产力和运营效率,降低运营成本;使我们能够更灵活地为每个特定应用选择硬件和编程语言,并且系统安全可靠地运行。实现整个过程的自动化,自动控制降低了操作人员的劳动强度,简化了操作顺序,使高压液压解聚操作更快更安全。

  总结:以上是小编对ge plc的控制系统在化工方面的应用。我希望能为您提供参考和帮助。我们为客户提供量身定制的自动化解决方案,经销西门子plc,三菱plc,欧姆龙plc,GE plc,欢迎拨打咨询热线。
