三菱fx系列plc在伺服电机方面的应用

　　三菱plc FX系列可编程控制器易于使用，成熟，稳定可靠，与三菱其他工控产品完美兼容。在2018年上海工业博览会上，三菱plc展台首次展出，受到广泛关注。事实上，在展览之前，三菱plc的工程师已成功将其应用于许多电机测试系统。

　　该系统主要由电气逻辑控制，伺服功能码收发和通信连接组成。它可以手动自动启动系统。在线选择不同伺服电机的数量后，可以使用三菱plc程序计算相应的功能码来控制电机的运行。设置时间温度以触摸屏监控系统。在人机界面，可以实时监控电机的动态数据和电机的内部参数，观察和诊断伺服电机的性能，并在一个站内进行一站式性能测试的一站式完成。

　    自动电机测试系统电气柜安装图

　　方案特点

　　1、第二步。在复杂多变的电力环境中，采用终端匹配总线结构实现均衡传输，多点通信能很好地抑制共模干扰。

　　2、完全参数化设计，使复杂的测试步骤简单易行，可以准确获得电机的电流转矩，转速，温升等关键数据。

　　FX系列可编程控制器

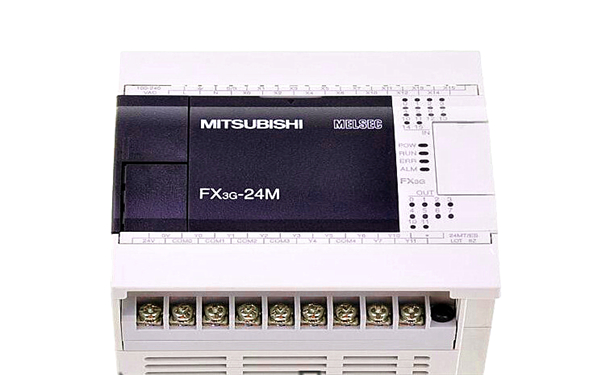

　　FX3G-24M

        高性能PLC

        本体14点输入、10点输出

        三个用于伺服定位应用的高速脉冲

        可扩展的通信，输入和输出模块

       FX1n-40MR

       通用PLC

       本体点24点输入、16点输出

       双向高用于伺服定位应用的速度脉冲

       可扩展通信，I/O模块

       FX1n-14MR

        经济型PLC

        本体点10/14/20/30

        两个用于伺服定位应用的高速脉冲

        总结：我们公司为陕西的自动化生产线客户设计了三菱plc控制的定制控制系统。该解决方案采用三菱plc可编程控制器和工业控制计算机相结合。其中，自动化plc控制系统中主要完成机器检测和控制任务，而工业控制计算机主要完成监控管理，数据采集和人机界面的任务。基于plc控制的自动控制系统的设计体现了信息管理集中优化和实用可靠plc控制系统的优势。
