西门子plc专用开关电源原理浅析

 　一、开关电源电路包括：

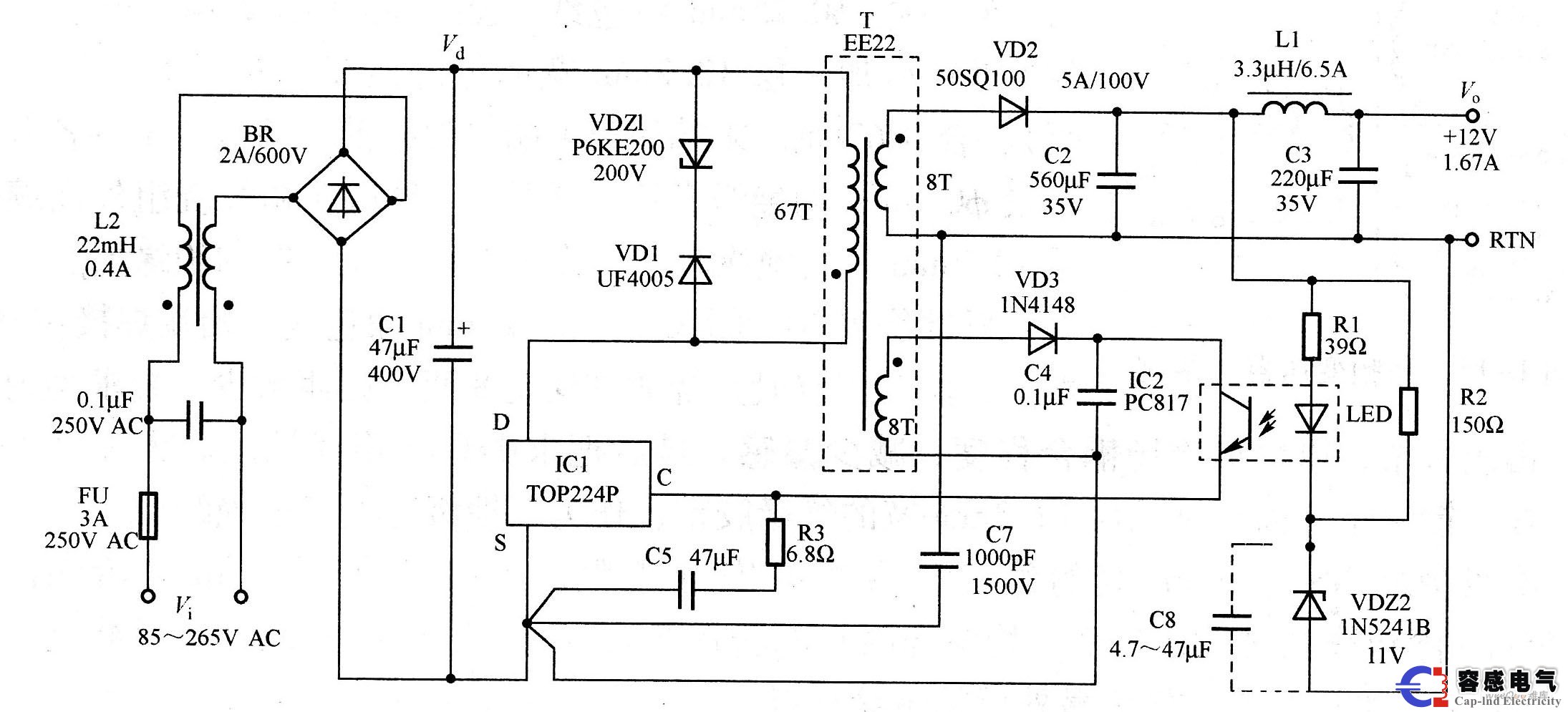

　　西门子plc技术交流开关电源主电路由输入电磁干扰滤波器、整流滤波电路、功率转换电路、pwm控制器电路、输出整流滤波电路组成，辅助电路具有输入过电压保护电路、输出过电压保护电路、输出过电流保护电路和输出短路保护电路。

　 二、输入电路原理及共用电路：

　　1、AC输入整流滤波电路原理：一个雷击保护电路：F1，F2，F3和FDG1组合物：当由雷击和功率，电路MOV1，MOV2，MOV3产生高电压。当压敏电阻两端的电压超过其工作施加电压时，其电阻降低，使得在压敏电阻的高电压的能量消耗。如果电流过大，F1，F2和燃烧的F3，保护后级电路。 2、输入滤波器电路：C1，L1，C2，C3doubleπ型滤波器网络是主要的电磁噪声抑制和噪声信号的输入功率，以防止干扰功率，还可以防止对电网杂质高频噪声波本身。当接通电源，充电C5回应。由于大的瞬时电流，加入(热敏电阻)的RT1可以有效地防止冲击电流。由于在完整的电阻RT1消耗的瞬时功率，随着时间的推移，降低温升后的电阻RT1(RT1是负温度系数分量)，所消耗的能量是在这个时候，它的电路可以正常地操作非常小。整流器和滤波器3：BRG1整流交流电压，由C5过滤后，得到纯的直流电压。如果容量C5变小，产量将增加交流纹波。

　　在启动时，由于C6的存在，Q2不开启，电流通过RT1循环。当C6上的电压充电到调节值Z1时，Q2接通。如果C8泄漏或下一级短路，RT1上电流产生的电压降在启动时增加，Q1接通，Q2网压不接通，RT1在短时间内烧坏。保护后电路。

　 三、功率转换电路：

　　图1中，MOS晶体管的工作原理：绝缘栅场效应晶体管是最广泛使用的MOSFET(MOS晶体管)，其使用该半导体的工作电极表面的音响效果的。因为它的栅极处于非导通状态时，输入电阻可被大大提高到105欧姆。源电压幅值的改变在半导体表面上感应电荷的量，从而控制漏极电流 - 使用MOS晶体管的栅极。

　　2.工作原理：”Z1“通常将mos晶体管的gs电压限制在18v或更低，从而保护mos晶体管。q1的电网控制电压为锯齿波。占空比越大，q1导通时间越长，变压器储存的能量越多。当Q1断开时，变压器通过D1、D2、R5。R4和C3释放能量，达到磁场复位的目的，为变压器能量的下一次存储和传输做好准备。集成电路根据输出电压和电流调整6针锯齿占空比，使整机输出电流和电压稳定。

　 四、输出整流与滤波：

　　1、正向整流电路：T1为开关变压器，其一、二次极同相。

　　2、反激整流电路：T1为具有主极与二次极相反相位的开关变压器。L1是连续电流电感器，R2是虚拟负载，C4、L2和C5构成了一种类型的滤波器。

　　如图3所示，同步整流电路：工作原理：当变压器的上端是正的，电流由C2，R5，R6和R7形成的导通时，电路回路，整流器的Q2。由于反向偏置电压时，Q1门已关闭。当变压器次级的下端为正时，电流导通由C3，R4和R2导引，Q1为连续流动管。由于反向偏置电压，Q2栅极关。 L2是一个串联电感器，C6，L1和C7形成一个π型滤波器。 R1，C1，R9，和C4是尖峰电路。

　 五、稳压回路原理：

　　工作原理：当输出U0上升时，当电压除以采样电阻R7、R8、R10和VR1后，U13引脚的电压升高。当它超过U12引脚的参考电压时，U11引脚输出一个高电平，Q1开着，光耦合器OT1发出光。二极管发光，光电晶体管接通，UC 38421引脚的电位相应较低，从而改变了U16引脚的输出占空比，降低了U0。当输出U0减小时，U13引脚电压减小。当它低于U12引脚参考电压时，U11引脚输出一个低电平，Q1不导电，OT1 LED不发光，光电晶体管不导电，UC 38421引脚电位上升。高，所以变化在U16引脚输出占空比增加，而U0下降。输出电压保持稳定。调整VR1可以改变输出电压值。反馈电阻的电容误差、漏电、虚拟焊接等都会产生自激振荡，其故障表现为波形异常、空载、空载振荡、输出电压不稳定。
