可编程控制器plc和mcgs触摸屏在锅炉加热方面的应用

作者:plc小王 来源:西门子plc 发布日期:2019-07-18 14:49 阅读: 二维码分享

 一、电加热原理

  可编程控制器plc和mcgs触摸屏控制电阻丝通电加热,电能转换为热能,热能被引入水中,水被加热成热水,热水循环泵有助于锅炉内热水的循环,加热管,通过散热器实现加热目的。

mcgs触摸屏,控制器,可编程控制器,触摸屏,锅炉加热

 二、产品优势

  与燃气锅炉和燃油锅炉相比,电加热锅炉不需要配备燃油箱,不需要燃气管道,也没有昂贵的开气成本。与燃煤锅炉相比,电加热锅炉不需要炉子,不需要设置煤场,不需要向环保部门缴纳污染费,也不会受到周边居民的骚扰;如果使用低谷电,运行成本比燃煤锅炉更经济。

   三、控制系统

  配备可编程控制器plc和触摸屏,控制电加热炉的正常运行,实现锅炉智能化,自动化,人性化的性能。 本系统具有稳定性高,功能强大,操作简单,使用方便,控制灵活等特点。

  锅炉采用血液循环原理,结合专用整流机,通过温度传感器,形成循环调节系统,根据恒温、节能优化的原则,随着水温的变化,控制系统不断进行温度采集、逻辑操作和数字芯片控制调整,实现温度自动控制和加热。

   四、配置高端

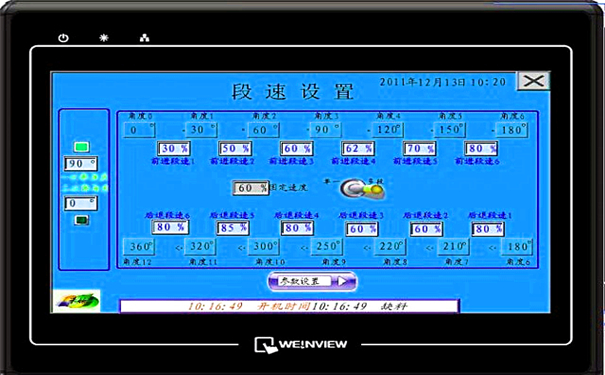

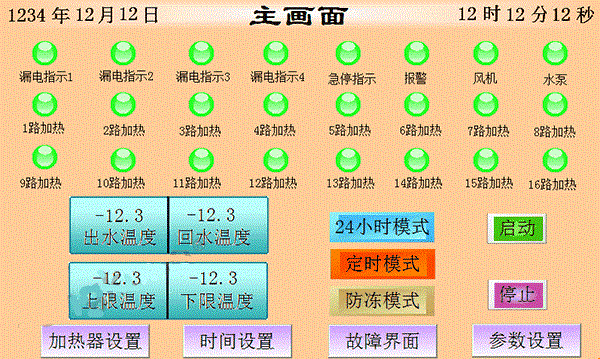

  (1)触摸屏可显示中英文,显示功能丰富,锅炉运行状态准确直观,循环泵工作状态采集,加热器工作状态,炉水温度,水位状态,当前时间,报警信息等,只需点击触摸屏即可设置操作,并检查,设置和修改各种调整参数,实现人机对话,简单易学,易记,操作简单方便;

  (2)mcgs触摸屏可设置计时时钟,系统可根据用户要求任意设定4个时段的开闭时间,节省电力损失,降低锅炉使用成本;

  (3)加热器采用陶瓷电加热棒,表面热负荷低,使用寿命长,热效率均匀,“防电墙”水电分离和加热方式,防止泄漏安全隐患,易拆卸,便于检查和维修。不锈钢电热管和炉体采用法兰连接,便于拆卸,安装,维护和维护方便(不锈钢电热管型);

  (4)锅炉配有温度传感器,控制电加热炉的温度调节;

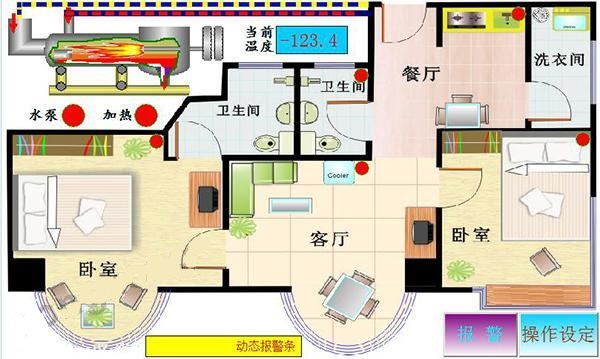

  (5)mcgs触摸屏和plc通过以太网与手机APP相结合,同步控制,实时反馈,更加方便。

mcgs触摸屏,控制器,可编程控制器,触摸屏,锅炉加热

mcgs触摸屏,控制器,可编程控制器,触摸屏,锅炉加热

mcgs触摸屏,控制器,可编程控制器,触摸屏,锅炉加热



 五、设计合理

  1、锅炉具有缺水,超温,短路,漏电,缺相,过流等多种保护功能。锅炉运行更稳定,安全。

  2、在白天,热交换器通过热交换来加热电网,这对切割山峰和山谷起着重要作用。

  3、工厂整体快装,机电一体化,白色板材,外形美观,不易生锈。

 六、综合功能

  1、采用可编程控制器plc和触摸屏结合使用,锅炉运行状态清晰可见,在触摸屏界面就可以轻松完成所有操作,锅炉控制器的超级显示和控制功能已完成。

  2、陶瓷电热管式热水锅炉采用“电分离”电加热方式,电热管与炉水完全分离,锅炉安装维修方便,更换加热管;不锈钢电热管式热水锅炉采用“浸泡式”电加热方式,炉水加热快,效率高,加热管采用炉体法兰连接,易清洗,更换。

  3、用户可以在30°C和90°C之间任意设定水温。锅炉可根据用户要求自动向供热循环系统供热,并为洗浴和生活提供热水。

  锅炉采用分步分时控制加热组,供热组可根据负荷变化随机输入或停止工作,明显减少对电网的影响,同时,还可以手动启动和停止加热部分的数量,从而用户可以自己调节锅炉电力。

  5、控制系统根据炉水温度控制循环泵的启动和停止,热水锅炉用于加热,热水循环泵在炉水达到设定的上限水温时启动,热水循环泵在水温低于设定的下限水温时停止;热水锅炉用于洗浴,当炉水达到设定的上限水温时,达到热水循环。当水温低于设定的下限时,泵停止并启动热水循环泵。

  6、采用先进的离心玻璃纤维丝棉多层保温,热损失少,节能;着名的白色板材包装精美,外形美观,防锈。

  7、锅炉具有漏电保护功能检测到电源漏电后plc控制系统自动切断锅炉电源,具有防干烧和极低水位(水位低于设定值时)的功能,***小水位,立即停机报警,炉体过热保护功能(当炉壳温度超过105℃时,立即停止报告)。报警,锅炉在常温自动启动后,温度传感器保护功能异常控制系统不断检测传感器状态,立即停止报警,电源电压保护功能异常(当电源异常时,将自动关闭电源)。正常运行后,加热元件自动恢复工作,并进行相位保护(监测加热元件的相位损失后,停止保护)。

  8、锅炉顶部设有与大气连通的排气口。内罐没有压力。锅炉在常压下工作,没有任何爆炸危险,完全消除了安全隐患。

  9、出水口和回水口(双入口和双出口)对称设计,适合快速连接安装;锅炉机电一体化,机身小巧合理,运输方便。

 七、主要组成部分

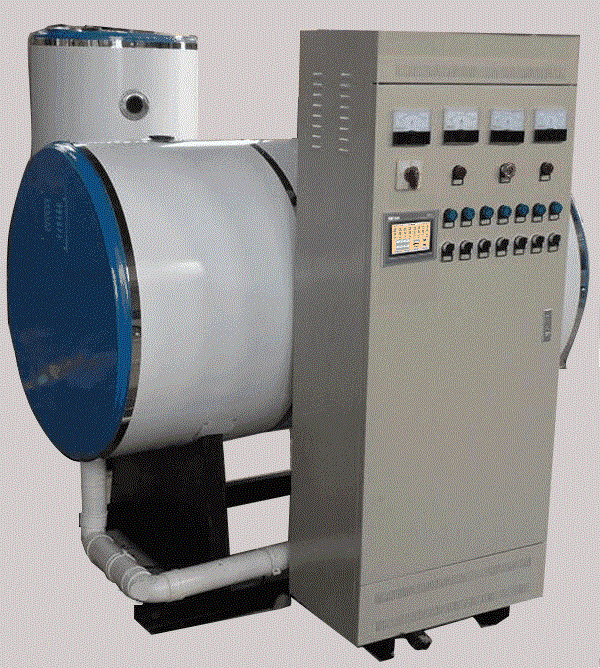

  电加热锅炉的主要部件是mcgs触摸屏控制器(它是锅炉plc控制系统的核心部件,所有功能都依赖于它),电热管(加热部件,其质量直接决定了锅炉的运行) )维修费用),锅炉机体(严格的压力试验和压力必须在出厂前进行,以防止泄漏)。

mcgs触摸屏,控制器,可编程控制器,触摸屏,锅炉加热

 八、运营成本

  一个平方米电加热器在整个加热期间的加热运行成本计算公式为每单位面积热负荷为:;热负荷系数和时间;电锅炉的日常工作时间和次数;采暖期的日子和时间;电力单价=电热锅炉每单位面积供暖期加热成本。锅炉加热可分为以下几种:

  1、用户长时间待在家中,电锅炉加热炉连续运行24小时。为了节省运行成本,适当降低夜间电锅炉的加热温度。电锅炉的加热成本为: 0.06kw/m2× 0.6&次; 10个小时和几个小时; 140天; 0.48元/度=24.2元/平方米;

  2、上班族,电锅炉的加热成本为: 0.06kw/m2× 0.6&次; 6小时和几个小时; 140天; 0.48元/度=14.5元/平方米;

  3、办公室,电锅炉加热成本为: 0.07kw/m2&次; 0.6&次; 6小时和几个小时; (140天及以下; 5/7)及时间; 0.48元/千瓦时=12.1元/平方米;

  4、学校,电锅炉加热成本为: 0.07kw /平方米及以上; 0.6&次; 6小时和几个小时; [(140天 - 35天)和次; 5/7]&次; 0.48元/kW=9.1元/平方米,具有上述计算值和次数;房间的实际加热面积(实用面积)可用于计算整个采暖期间电锅炉的运行成本;

  可编程控制器plc和mcgs触摸屏如果电锅炉用户合理调节电锅炉或关闭不需要电锅炉加热室的电锅炉加热器(如怠速房,洗手间或厨房,电锅炉的实际供热面积将相应减少,电锅炉的供暖成本也相应降低。
       总结:以上就是小编为大家介绍的可编程控制器plc和mcgs触摸屏在锅炉加热方面的应用,容感电气在自动化控制方面有很强的技术团队,容感电气是工业电气plc控制系统的综合服务商,如果大家对以上控制有任何问题,请咨询容感电气!
