西门子plc s7-300FC功能学习和VB编写西门子组态软件WinCC控件的方法

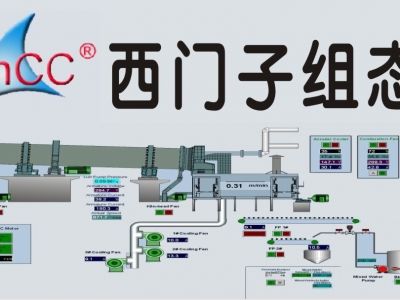

　　西门子组态软件Wincc支持控件，因此使用控件的编程方法可以自定义组态软件Wincc的功能，从而将组态软件Wincc的功能推向无限，因此编写控件的好方法对于组态软件Wincc的应用非常有用。根据个人经验，因为我熟悉VB的控件编程方法，下面是VB编程软件的一般性讨论。使用VB编写控件有两种主要方法：方法1：使用ActiveX向导创建(加载项 - 》在加载项管理器中添加ActiveX向导)方法2：创建新控件时要遵循的步骤：1、确保控件转到提供的功能(外观，属性，方法和事件)。2、设计控件的外观。3、设计控件的界面，即：属性，事件和方法(可以实现)通过工具——》添加进程)。4、由控制工程和测试工程组成的工程组创建。5、通过向UserControl对象添加控件或代码来实现控件的外观。 6、实现控件的界面和功能。 7、编译控件组件(* .OCX)。

　　西门子plc S7-300启动和驱动程序是外部输入输出接口。 示例：如果在TEMP界面中创建新变量A，则数据类型为BOOL，地址为0.0 1，正确的FC程序如下： | #开始一个 | - | | ---------() | | #一个司机 | - |/| ---------() 2，错误的例子： | #一个司机 | - |/| ---------() | | #开始一个 | - | | ---------() 分析： 程序的扫描是从上到下。西门子plc S7-300 FC中接口TMEP中的变量必须符合首先使用该值的原则。 之后，A的值将保持不变。即使start的值从0变为1，A的值也不会改变;结果是程序没有响应。 以下是您的一些经历。

　　西门子plc比其他PLC更灵活，FB的DB充当FB变量的固定存储地址，而Temp具有分配临时区域L地址的系统。 例如，有两个功能FC1和FC2。他们都有两个临时。当调用FC1时，系统将L区域地址分配给FC1的Temp，如果分配了LB0和LB1，则系统会在FC1呼叫完成时考虑LB0。不再需要LB1，但西门子plc系统不会清除临时区域，而是继续分配。当调用FC2时，系统将LB0和LB1重新分配给FC2的Temp，如果它不遵循第一个分配，则使用它。标准，然后FC2的Temp使用的值将是FC1的Temp的值。 临时变量可用于所有块(OB，FC，FB)。它们用于在块执行时临时存储数据，并在块退出时丢失。TEMP变量不能自锁的原因很明显：在每个扫描周期开始时，TEMP变量的值不会与Q或M保持相同。期间的价值，除非明确指定，否则其值未定义，我有TEMP的问题!我的建议是在没有TEMP的情况下做逻辑，我在计算时只使用TEMP，这样可以省去很多麻烦。

       总结：以上就是小编为大家介绍的西门子plc s7-300FC功能学习和VB编写西门子组态软件WinCC控件的方法，如果大家有任何这方面的需求，欢迎大家咨询容感电气，我们将给您最真诚的服务。
